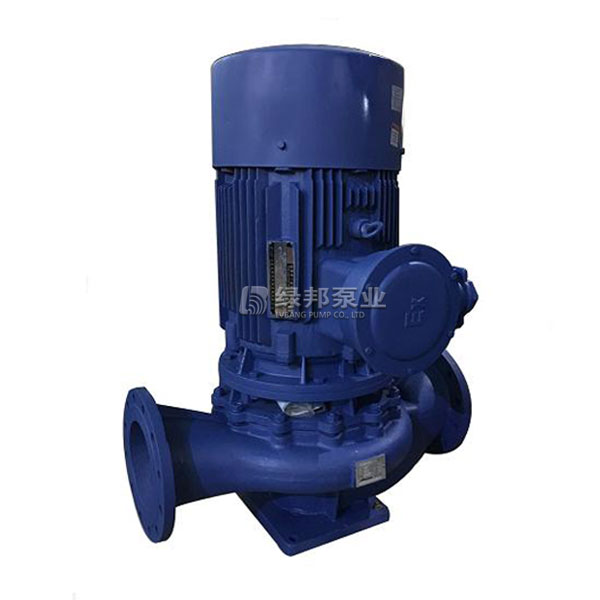

ISG型系列防爆立式管道離離心泵
產品概述：
ISG型管道離心泵根據IS型離心泵與管道泵之性能參數，參照ISO2858和新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派生出熱水泵管道離心泵、高溫管道離心泵、化工泵、油泵等，是目前國家標準定型推廣產品。
型號意義
例如：ISG100-160（I）AB
ISG-立式離心泵
100-泵進、出口公稱直徑
160-葉輪名義直徑
I-流量分類
AB-葉輪經第一、二次切割
產品用途
1、 ISG型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、 IRG（GRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG使用溫度T：≤120℃、GRG使用溫度T：≤240℃。
3、 IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、 YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。
工作條件
1、 吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃，相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。
技術參數
|
|
|
|
|
|
|
|
|
|
| 編號 | 型號 | 流量(m3/h) |
流量 (L/S) |
揚程 (m) |
效率 (%) |
轉速 (r/min) |
電機功率 (kw) |
汽蝕余量 (m) |
| 1001 | 15-80 |
1.1 1.5 2.0 |
0.30 0.42 0.55 |
8.5 8 7 |
26 34 34 |
2800 | 0.18 | 2.5 |
| 1002 | 20-110 |
1.8 2.5 3.3 |
0.5 0.69 0.91 |
16 15 13.5 |
19 34 35 |
2800 | 0.37 | 2.5 |
| 1003 | 20-160 |
1.8 2.5 3.3 |
0.5 0.69 0.91 |
33 32 30 |
19 25 23 |
2800 | 0.75 | 2.5 |
| 1004 | 25-110 |
2.8 4 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0.55 | 2.5 |
| 1005 | 25-125 |
2.8 4 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.5 |
| 1006 | 25-125A |
2.5 3.5 4.5 |
0.69 0.97 1.25 |
17 16 14 |
35 | 2900 | 0.75 | 2.5 |
| 1007 | 25-160 |
2.8 4 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.5 |
| 1008 | 25-160A |
2.5 3.5 4.5 |
0.69 0.97 1.25 |
29 28 26 |
31 |
2900 | 1.1 | 2.5 |
| 1009 | 32-125 |
4.5 4 6.5 |
1.25 1.39 1.58 |
20.5 20 18 |
29 38 38 |
2900 | 0.75 | 2.5 |
| 1010 | 32-125A |
3.3 4.5 5.7 |
1.22 1.75 2.31 |
17 16 14 |
37 |
2900 | 0.75 | 2.5 |
| 1011 | 40-100 |
4.4 6.3 8.3 |
1.11 1.53 1.94 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.55 | 2.5 |
| 1012 | 40-100A |
4 5.5 7 |
1.22 1.75 2.31 |
10.6 10 9 |
47 52.6 54 |
2900 | 0.37 | 2.5 |
| 1013 | 40-125 |
4.4 6.3 8.3 |
1.11 1.53 1.94 |
20.5 20 18.5 |
36 46 43 |
2900 | 1.1 | 2.5 |
| 1014 | 40-125A |
4 5.5 7 |
1.22 1.75 1.94 |
16.3 16 15.5 |
40 44 42.5 |
2900 | 0.75 | 2.5 |
| 1015 | 40-160 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.5 |
| 1016 | 40-160A |
4 5.5 7 |
1.11 1.53 1.94 |
29 28 26.6 |
33 38 39 |
2900 | 1.5 | 2.5 |
| 1017 | 40-160B |
3.5 5 6.5 |
0.97 1.39 1.80 |
25 24 22.5 |
31.5 37 39 |
2900 | 1.1 | 2.5 |
| 1018 | 40-200 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
50.5 50 48 |
26 33 35 |
2900 | 4.0 | 2.5 |
| 1019 | 40-200A |
4 5.5 7 |
1.11 1.53 1.94 |
44.6 44 42.7 |
26 31 32 |
2900 | 3.0 | 2.5 |
| 1020 | 40-200B |
3.5 5 6.5 |
0.97 1.39 1.80 |
39 38 36 |
29 | 2900 | 2.2 | 2.5 |
| 1021 | 40-250 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
82 80 74 |
24 27.5 28 |
2900 | 7.5 | 2.5 |
| 1022 | 40-250A |
4 5.5 7 |
1.11 1.53 1.94 |
72.5 70 65 |
24 26 24.5 |
2900 | 5.5 | 2.5 |
| 1023 | 40-250B |
3.5 5 6.5 |
0.097 1.39 1.80 |
63 60 55 |
25 | 2900 | 4.0 | 2.5 |
| 1024 | 40-100(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.6 12.5 11.3 |
55 62 60 |
2900 | 1.1 | 2.5 |
| 1025 | 40-100(I)A |
8 11 14 |
2.22 3.05 3.89 |
10.5 10 9 |
60 | 2900 | 0.75 | 2.5 |
| 1026 | 40-125(I) |
8.8 12.5 16.3 |
2.44 3.05 3.89 |
21.5 20 17.8 |
49 58 58 |
2900 | 1.5 | 2.5 |
| 1027 | 40-125(I)A |
8 11 14 |
2.22 3.05 3.89 |
17.0 16 14.3 |
56 | 2900 | 1.1 | 2.5 |
| 1028 | 40-160(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33.3 32 29.8 |
45 52 53 |
2900 | 3.0 | 2.5 |
| 1029 | 40-160(I)A |
8 11 14 |
2.22 3.05 3.89 |
29 28 26.2 |
43 48 47 |
2900 | 2.2 | 2.5 |
