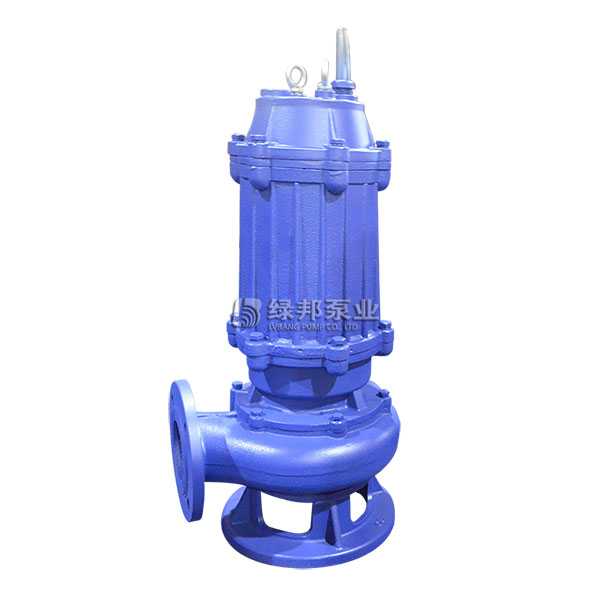

JYWQ系列自動攪勻潛水排污泵
JYWQ系列自動攪勻潛水排污泵概述
JYWQ系列自動攪勻排污泵是在普通排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤、節約了運行成本，是具有明顯的先進性和用性的環保產品。
JYWQ系列自動攪勻潛水排污泵主要特點
1、當自動攪勻排污泵運轉時，自動攪拌池底沉積物，徹底防止污物淤積，無須人工清理；
2、獨特的葉輪設計，具有將纖維物、雜物切碎和撕裂的功能；
3、采用外循環冷卻系統，使排污泵低水位運轉，減少電機起動頻率，延長電機壽命；
4、國家標準圖集推薦產品；
JYWQ系列自動攪勻潛水排污泵型號意義
例：80JYWQ50-10-1600-3 80-排出口徑JYWQ-自動攪勻排污泵50-流量（m3/h） 10-揚程 1600-攪勻范圍 3-電機功率（KW）
JYWQ系列自動攪勻潛水排污泵主要用途
1．工廠、商業嚴重污染廢水的排放。
2．城市污水處理廠、醫院、賓館的排水系統。
3．住宅區的污水排水站。
4．人防系統排水站、自來水廠的給水裝置。
5．市政工程、建筑工地。
6．勘探、礦山、發電廠配套附機。
7．農村沼氣池、農田灌溉、河塘清淤。
JYWQ系列自動攪勻潛水排污泵簡圖

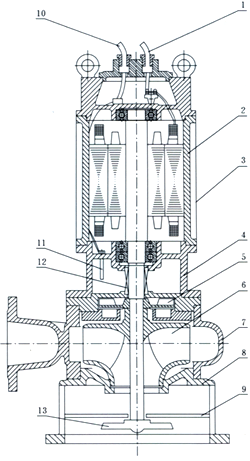

JYWQ系列自動攪勻潛水排污泵結構特點說明
1、采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2、自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3、隔板將底座一分為二，攪拌與進水互不影響。
4、機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
5、副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6、泵連線腔內沒有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護，本公司可配全自動安全保護控制柜。
7、電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施絕對的保護。
8、油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號由控制系統對水泵實施保護。
9、JPWQ帶內循環冷卻系統，能保證水泵在水池低水位正常工作。
|
1 |
主電纜 |
2 |
機殼 |
3 |
內循環套 |
4 |
油箱 |
5 |
副葉輪 |
6 |
葉輪 |
7 |
泵體 |
|
8 |
底座 |
9 |
隔板 |
10 |
油水控頭 |
11 |
機械密封 |
13 |
攪拌件 |
- |
- |
- |
- |

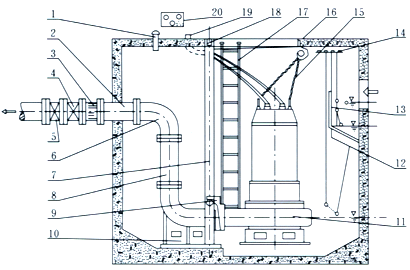

自動藕合式安裝示意圖：
| 1 | 通風節 | 11 | 自動攪勻排污泵 |
| 2 | 預埋管 | 12 | 浮球開關（水位開關） |
| 3 | 膨脹節 | 13 | 隔板 |
| 4 | 逆止閥 | 14 | 浮球固定 |
| 5 | 閘閥 | 15 | 小鏈 |
| 6 | 彎管 | 16 | 掛鉤 |
| 7 | 導軌 | 17 | 人梯 |
| 8 | 出水管 | 18 | 支撐架 |
| 9 | 支架 | 19 | 電纜出線 |
| 10 | 耦合底 | 20 | 電機保護 |

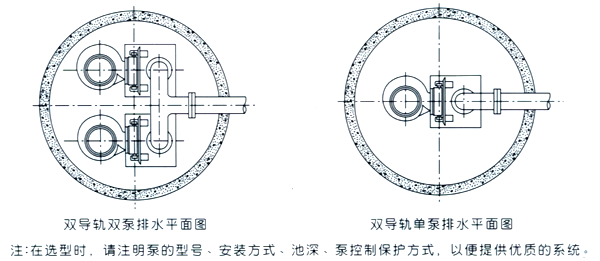

自動藕合式安裝平面圖：

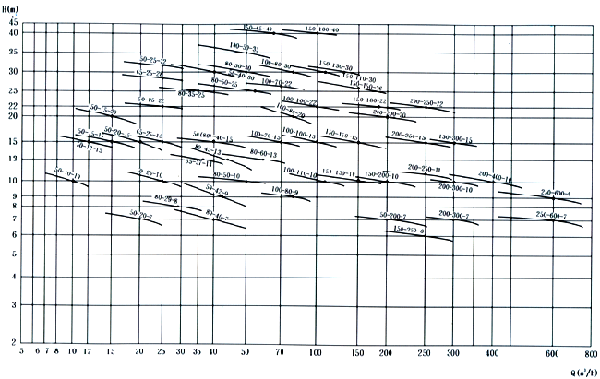

性能曲線圖：
使用條件：
1、介質溫度不超過60℃，介質重度為1～1.3kg/dm3,PH值在4～10范圍內。
2、1Cr18Ni9ti不銹鋼材質可適用各種腐蝕性介質。
注：用戶如有特殊的介質、溫度等要求，請要訂貨時注明輸送介質詳細情況，以便本公司提供更為可靠之產品
JYWQ系列自動攪勻潛水排污泵性能參數表
|
序號 |
型號 |
排出 |
額定 |
額定 |
攪拌 |
轉速 |
效率 |
自動 |
|
1 |
JYWQ50-12-15-1200-1.5 |
50 |
12 |
15 |
1200 |
2900 |
48 |
CAK-50 |
|
2 |
JYWQ50-20-7-1200-1.1 |
50 |
20 |
7 |
1200 |
2900 |
62 |
CAK-50 |
|
3 |
JYWQ50-10-10-1200-1.1 |
50 |
10 |
10 |
1200 |
2900 |
56 |
CAK-50 |
|
4 |
JYWQ50-15-15-1200-2.2 |
50 |
15 |
15 |
1200 |
2900 |
51 |
CAK-50 |
|
5 |
JYWQ50-25-10-1200-2.2 |
50 |
25 |
10 |
1200 |
2900 |
65 |
CAK-50 |
|
6 |
JYWQ50-15-20-1200-2.2 |
50 |
15 |
20 |
1200 |
2900 |
56 |
CAK-50 |
|
7 |
JYWQ50-20-15-1200-2.2 |
50 |
20 |
15 |
1200 |
2900 |
56 |
CAK-50 |
|
8 |
JYWQ50-42-9-1200-3 |
50 |
42 |
9 |
1200 |
2900 |
56 |
CAK-50 |
|
9 |
JYWQ50-17-25-1200-3 |
50 |
17 |
25 |
1200 |
2900 |
56 |
CAK-50 |
|
10 |
JYWQ50-25-22-1200-4 |
50 |
25 |
22 |
1200 |
2900 |
62 |
CAK-50 |
|
11 |
JYWQ50-40-15-1400-4 |
50 |
40 |
15 |
1400 |
2900 |
70 |
CAK-50 |
|
12 |
JYWQ50-25-32-1600-5.5 |
50 |
25 |
32 |
1600 |
2900 |
52 |
CAK-50 |
|
13 |
JYWQ50-40-30-1600-7.5 |
50 |
40 |
30 |
1600 |
2900 |
68 |
CAK-50 |
|
14 |
JYWQ65-25-15-1400-3 |
65 |
25 |
150 |
1400 |
2900 |
65 |
CAK-65 |
|
15 |
JYWQ65-37-13-1400-3 |
65 |
37 |
13 |
1400 |
2900 |
62 |
CAK-65 |
|
16 |
JYWQ65-25-28-1400-4 |
65 |
25 |
28 |
1400 |
2900 |
60 |
CAK-65 |
|
17 |
JYWQ80-40-7-1600-2.2 |
80 |
40 |
7 |
1600 |
2900 |
54 |
CAK-80 |
|
18 |
JYWQ80-29-8-1600-2.2 |
80 |
29 |
8 |
1600 |
2900 |
54 |
CAK-80 |
|
19 |
JYWQ80-43-13-1600-4 |
80 |
43 |
13 |
1600 |
2900 |
63 |
CAK-80 |
|
20 |
JYWQ80-50-10-1600-3 |
80 |
50 |
10 |
1600 |
1450 |
76 |
CAK-80 |
|
21 |
JYWQ80-40-15-1600-4 |
80 |
40 |
15 |
1600 |
2900 |
70 |
CAK-80 |
|
22 |
JYWQ80-60-13-1600-4 |
80 |
60 |
13 |
1600 |
2900 |
70 |
CAK-80 |
|
23 |
JYWQ80-35-25-1600-5.5 |
80 |
35 |
25 |
1600 |
2900 |
64 |
CAK-80 |
|
24 |
JYWQ80-50-25-1600-7.5 |
80 |
50 |
25 |
1600 |
2900 |
70 |
CAK-80 |
|
25 |
JYWQ80-50-30-1600-7.5 |
80 |
50 |
30 |
1600 |
2900 |
70 |
CAK-80 |
|
26 |
JYWQ100-80-9-2000-4 |
100 |
80 |
9 |
2000 |
1450 |
62 |
CAK-100 |
|
27 |
JYWQ100-110-10-2000-5.5 |
100 |
110 |
10 |
2000 |
1450 |
71 |
CAK-100 |
|
28 |
JYWQ100-70-15-2000-5.5 |
100 |
70 |
15 |
2000 |
1450 |
71 |
CAK-100 |
|
29 |
JYWQ100-100-15-2000-7.5 |
100 |
100 |
15 |
2000 |
1450 |
73 |
CAK-100 |
|
30 |
JYWQ100-80-20-2000-7.5 |
100 |
70 |
20 |
2000 |
2900 |
71 |
CAK-100 |
|
31 |
JYWQ100-50-35-2000-11 |
100 |
100 |
35 |
2000 |
2900 |
68 |
CAK-100 |
|
32 |
JYWQ100-70-22-2000-7.5 |
100 |
80 |
22 |
2000 |
2900 |
70 |
CAK-100 |
|
33 |
JYWQ100-100-22-2000-15 |
100 |
150 |
22 |
2000 |
1450 |
61 |
CAK-100 |
|
34 |
JYWQ100-80-30-2000-15 |
100 |
210 |
30 |
2000 |
1450 |
67 |
CAK-100 |
|
35 |
JYWQ150-150-10-2000-7.5 |
150 |
250 |
10 |
2000 |
1450 |
75 |
CAK-150 |
|
36 |
JYWQ150-210-7-2500-7.5 |
150 |
150 |
7 |
2500 |
1450 |
78 |
CAK-150 |
|
37 |
JYWQ150-250-6-2500-7.5 |
150 |
200 |
6 |
2500 |
1450 |
79 |
CAK-150 |
|
38 |
JYWQ150-150-15-2500-11 |
150 |
65 |
15 |
2500 |
1450 |
79 |
CAK-150 |
|
39 |
JYWQ150-200-10-2500-15 |
150 |
180 |
10 |
2500 |
1450 |
73 |
CAK-150 |
|
40 |
JYWQ150-65-40-3200-18.5 |
150 |
150 |
40 |
3200 |
1450 |
58 |
CAK-150 |
|
41 |
JYWQ150-180-22-2600-18.5 |
150 |
110 |
22 |
2600 |
1450 |
75 |
CAK-150 |
|
42 |
JYWQ150-150-26-2600-18.5 |
150 |
300 |
26 |
2600 |
1450 |
72 |
CAK-150 |
|
43 |
JYWQ150-110-30-2600-18.5 |
150 |
130 |
30 |
2600 |
1450 |
72 |
CAK-150 |
|
44 |
JYWQ150-300-15-2600-22 |
150 |
100 |
15 |
2600 |
1450 |
76 |
CAK-150 |
|
45 |
JYWQ150-130-30-2600-22 |
150 |
300 |
30 |
2600 |
1450 |
70 |
CAK-150 |
|
46 |
JYWQ150-100-40-3000-30 |
150 |
250 |
40 |
3000 |
1450 |
64 |
CAK-150 |
|
47 |
JYWQ200-300-7-3000-11 |
200 |
300 |
7 |
3000 |
1450 |
75 |
CAK-200 |
|
48 |
JYWQ200-250-11-3000-15 |
200 |
250 |
11 |
3000 |
1450 |
72 |
CAK-200 |
|
49 |
JYWQ200-300-10-3000-15 |
200 |
300 |
10 |
3000 |
1450 |
75 |
CAK-200 |
|
50 |
JYWQ200-250-15-3000-18.5 |
200 |
250 |
15 |
3000 |
1450 |
72 |
CAK-200 |
|
51 |
JYWQ200-400-10-3000-22 |
200 |
400 |
10 |
3000 |
1450 |
75 |
CAK-200 |
|
52 |
JYWQ200-200-20-3000-22 |
200 |
200 |
20 |
3000 |
1450 |
73 |
CAK-200 |
|
53 |
JYWQ200-250-22-3000-30 |
200 |
250 |
22 |
3000 |
1450 |
73 |
CAK-200 |
|
54 |
JYWQ250-600-7-3000-22 |
250 |
600 |
7 |
3000 |
1450 |
78 |
CAK-250 |
|
55 |
JYWQ250-600-9-3000-30 |
250 |
600 |
9 |
3000 |
1450 |
78 |
CAK-250 |
使用注意事項：
(1)運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻，低不得少于50兆歐。
(2)檢查電纜有無破損、折斷等現象。如有損傷須及時更換，以免漏電；電纜截面應與電流相匹配。
(3)電壓超過額定電壓的±10%時，不得啟動電泵。
(4)以保證使用安全，必須將四芯電纜中的接地線可靠接地，以防發生觸電事故。
(5)電泵潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污泥中。停止使用時應將電泵吊起清洗干凈， 置于干燥處，并注意防凍。
(6)禁止將電纜作為安裝起吊繩使用。
(7)檢查轉子運轉方向，從上向下看應為順時針方向旋轉。
(8)室外的開關或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及開關，防止觸電。
(9)移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。
(10)嚴禁電機缺相運轉，如發現保險絲熔斷，應檢查原因后方可繼續使用，不得任意加粗保險絲。
(11)泵運轉時，應有專人管理，如發現有不正�，F(xiàn)象應立即停機檢查，排除故障。（指末配全自動保護柜的情況）。
(12)電泵在規定的工作介質條件下正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳狀或有水沉 淀，應及時更換10～20號機械油和機械密封。對于在惡劣工作條件下使用的電泵，更應經常檢修。
(13)用戶應根據實際使用的工況選擇合適的流量揚程，以達到佳使用效果，泵銘牌或說明書上所示參數為該 佳使用工況點，用戶可選在（0.7～1.2）倍佳流量?jī)?nèi)使用，禁止超流量使用，否則流量過大，揚程過低容 易使電機過載。
故障的原因及解決方案：
|
故障現象 |
原因分析 |
排除方法 |
|
JYWQ自動攪勻排污泵不能啟動與運轉 |
電壓太低 |
調節電壓或電壓正常時工作 |
|
葉輪被雜物卡住 |
清除雜物 |
|
|
螺帽或平鍵損壞致使葉輪打滑 |
更換損壞零件 |
|
|
JYWQ自動攪勻排污泵超負荷 |
轉子部件卡滯或過流部件被異物卡住 |
重新裝配、清除異物 |
|
軸承損壞、軸變形 |
更換軸承、校正軸 |
|
|
JYWQ自動攪勻潛水排污泵流量不足 |
吸入口或輸出管被阻 |
清除雜物，保證暢通 |
|
電機轉速低于額定轉速 |
提高轉速 |
|
|
葉輪打壞 |
更換葉輪 |
|
|
揚程過高 |
降低揚程 |
|
|
旋向相反 |
改換轉向 |
|
|
介質太稠或供應量不暢通 |
沖稀介質，增大供應量 |
|
|
JYWQ自動攪勻潛水排污泵噪聲與振動 |
葉輪與泵體有磨擦 |
檢查泵的裝配并進行調整 |
|
軸承損壞或少油 |
更換軸承或加油 |
|
|
螺帽松動 |
更換螺帽 |
|
|
泵體中有雜物 |
清除雜物 |
|
|
吸入口有空氣滲入 |
控制低水位 |
