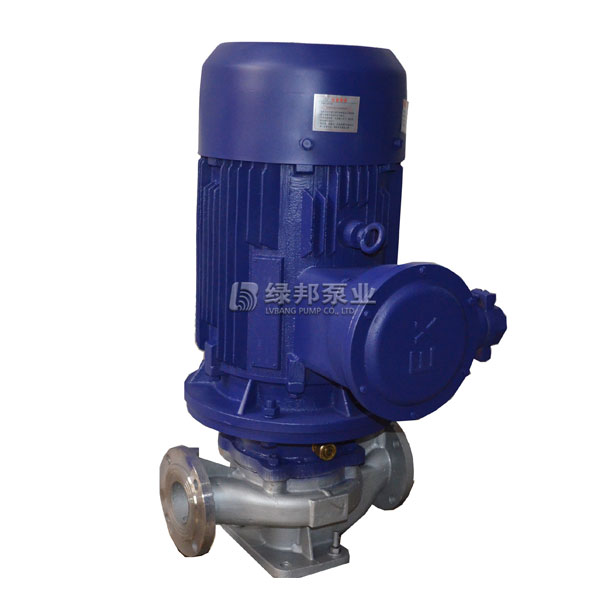

SGR系列熱水管道泵

SGR型系列立式熱水管道泵（以下簡稱電泵），管道泵執行標準JB/T6878-2006，本系列產品是為管道增壓輸送，解決管道壓力過低而研制的新穎電泵。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高、耗電省、結構緊湊、體積小，重量輕，裝修方便等特點。

說明書在線閱讀管道泵實物圖產品安裝圖紙

下一個產品：GDL型立式多級管道泵

上一個產品：SG型管道泵

SGR系列熱水管道泵產品概述

本公司生產的SGR型系列立式熱水管道泵（以下簡稱電泵），管道泵執行標準JB/T6878-2006，本系列產品是為管道增壓輸送，解決管道壓力過低而研制的新穎電泵。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高、耗電省、結構緊湊、體積小，重量輕，裝修方便等特點。并可根據揚程與流量的需要并串聯使用。本電泵由電動機，機械密封，水泵三部分組成，電機為單相或三相異步電動機；水泵與電動機之間采用機械密封，電泵轉子軸采用優質碳鋼材料，并經過耐腐處理確保軸有更可靠的機械強度，可有效地提高軸的耐磨性和耐腐蝕性，同時也有便于葉輪的維修和拆卸，泵各固定止口密封處采用"O"形橡膠密封圈作靜密封。

SGR系列熱水管道泵用途

1、該系列電泵適用于高層建筑增壓送水、園林灌溉、管道增壓、冷熱水循環、易燃易爆液體與腐蝕性液體的輸送及各種鍋爐供水、暖通化工、石油管道設備循環、增壓配套。

2、SG普通型適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離送水、制冷沖洗、浴室等冷暖水循環；使用溫度80℃以下。

3、SGR熱水型適用于暖房、鍋爐等行業的高溫?zé)崴鰤貉h(huán)；使用溫度100℃以下。

SGR系列熱水管道泵適用范圍

1、適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻等。

2、適用于輸送清水和物理化學性質類似清水的其他液體。

3、裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧．是農 場、苗圃、果園、茶園的良好機具。

4、可和任何型號、規格的壓濾機配套使用，將漿料送給濾機進行壓濾的理想配套泵種。

SGR系列熱水管道泵使用條件

1.進口管水壓不大于0.3MPa，不小于0.02MPa；

2.水質為清水，不應有纖維或固體顆粒，對熱水應為軟水；

3.介質溫度：冷水不低于0℃；

4.周圍環境溫度不超過+45℃；

5.電源頻率為50Hz/60Hz，電壓為單相220V/240V，三相為380V/415V/460V/660V，電壓波動范圍為額定值的±10％。

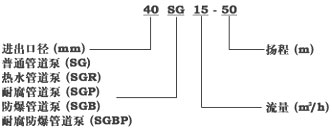

SGR系列熱水管道泵型號說明

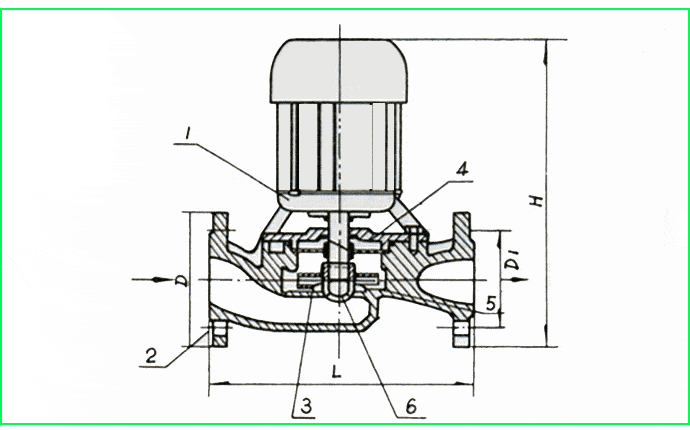

SGR系列熱水管道泵結構圖

SGR系列熱水管道泵型號與性能參數

型號	口徑	流量（m3/h）	揚程	效率（%）	電機 功率	電壓	同步轉速（r/min）	安裝尺寸連接法蘭按（GB4216-84）標準制造								重量
型號	口徑	流量（m3/h）	揚程	效率（%）	電機 功率	電壓	同步轉速（r/min）	L	H	D	D1	D2	b	d	（nn）	重量
SGR25-4-20	25	4	20	60	0.75	220	3000	270	370	100	75	60	14	12	4	29
SGR25-3-30	25	3	30	60	0.75	220	3000	290	370	100	75	60	14	12	4	30
SGR32-5-20	32	5	20	60	0.75	220	3000	270	380	120	90	70	16	14	4	30
SGR40-6-20	40	6	20	60	0.75	220	3000	270	390	130	100	80	16	14	4	32
SGR50-10-7.5	50	10	7.5	55	0.75	220	3000	255	390	140	110	90	16	14	4	32
SGR50-10-15	50	10	15	60	0.75	220	3000	270	400	140	110	90	16	14	4	33
SGR25-4-20	25	4	20	60	0.75	380	3000	270	370	100	75	60	14	12	4	29
SGR25-3-30	25	3	30	60	0.75	380	3000	290	370	100	75	60	14	12	4	28
SGR25-6.5-30	25	6.5	30	60	1.5	380	3000	290	420	100	75	60	14	12	4	37
SGR25-10-50	25	10	50	60	4	380	3000	350	500	115	85	65	16	14	4	58
SGR32-5-20	32	5	20	60	0.75	380	3000	270	380	120	90	70	16	14	4	28
SGR32-8-30	32	8	30	65	1.5	380	3000	290	420	120	90	70	16	14	4	38
SGR32-15-40	32	15	40	60	4	380	3000	350	510	135	100	78	18	18	4	60
SGR32-12-50	32	12	50	60	4	380	3000	350	510	135	100	78	18	18	4	61
SGR32-14-80	32	14	80	60	7.5	380	3000	420	540	130	100	78	18	18	4	98
SGR40-6-20	40	6	20	60	0.75	380	3000	270	390	130	100	80	16	14	4	30
SGR40-9-30	40	9	30	60	1.5	380	3000	290	430	145	110	80	16	14	4	40
SGR40-18-40	40	18	40	60	4	380	3000	350	520	145	110	85	18	18	4	61
SGR40-15-50	40	15	50	60	4	380	3000	350	520	145	110	85	18	18	4	62
SGR40-18-65	40	18	65	65	7.5	380	3000	420	550	145	110	85	18	18	4	98
SGR40-15-80	40	15	80	65	7.5	380	3000	420	550	145	110	85	18	18	4	100
SGR40-15-30	40	15	30	65	2.2	380	3000	420	550	145	110	85	18	18	4	100
SGR50-10-7.5	50	10	7.5	55	0.75	380	3000	225	390	140	110	90	16	14	4	30
SGR50-10-15	50	10	15	60	0.75	380	3000	270	400	140	110	90	16	14	4	31
SGR50-12-25	50	12	25	65	1.5	380	3000	290	430	140	110	90	16	14	4	42
SGR50-8-22	50	8	22	65	1.5	380	3000	290	430	140	110	90	16	14	4	42
SGR50-15-30	50	15	30	65	2.2	380	3000	290	440	160	110	90	16	14	4	45
SGR50-18-40	50	18	40	65	4	380	3000	350	530	160	125	100	20	18	4	64
SGR50-16-50	50	16	50	65	4	380	3000	350	530	160	125	100	20	18	4	65
SGR50-24-65	50	24	65	65	7.5	380	3000	420	560	160	125	100	20	18	4	101
SGR50-20-80	50	20	80	65	7.5	380	3000	420	560	160	125	100	20	18	4	102
SGR65-30-15	65	30	15	65	2.2	380	3000	280	450	160	130	110	16	14	4	45
SGR65-30-27	65	30	27	65	4	380	3000	310	540	160	130	110	16	14	4	68
SGR65-40-40	65	40	40	65	7.5	380	3000	360	570	180	145	120	20	18	4	103
SGR65-30-50	65	30	50	65	7.5	380	3000	360	570	180	145	120	20	18	4	105
SGR80-35-20	80	35	20	65	4	380	3000	310	560	185	150	125	18	18	4	70
SGR80-50-30	80	50	30	65	7.5	380	3000	340	590	185	150	125	18	18	4	110
SGR100-40-18	100	40	18	65	4	380	3000	310	570	205	170	145	18	18	4	75
SGR100-50-30	100	50	30	65	7.5	380	3000	340	600	205	170
