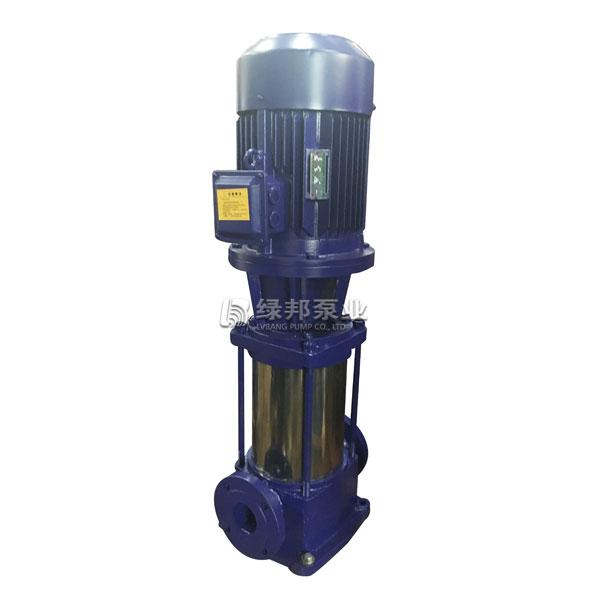

GDL型立式多級管道泵

GDL型立式多級管道離心泵適用于高壓運行系統中輸送清水或物理化學性質的液體，如高層建筑給水、鍋爐給水、消防系統等輸送或管道增壓之用。

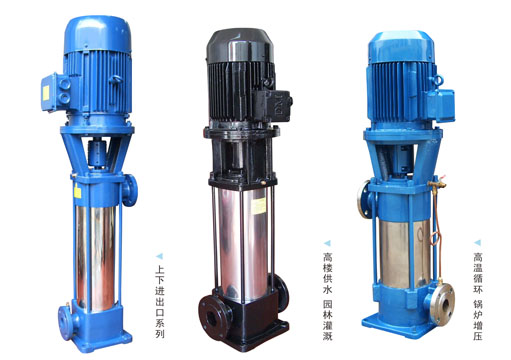

說明書在線閱讀管道泵實物圖產品安裝圖紙

下一個產品：IRG單級單吸熱水管道離心泵

上一個產品：SGR系列熱水管道泵

GDL型立式多級管道泵概述

GDL型立式多級管道泵是根據本公司ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。GDL型泵在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了佳水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。外筒體用不銹鋼制造，外型美觀，特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。

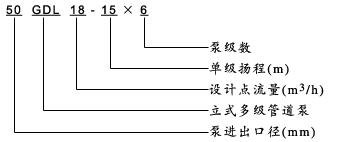

GDL型立式多級管道泵型號意義

GDL型立式多級管道泵結構類型

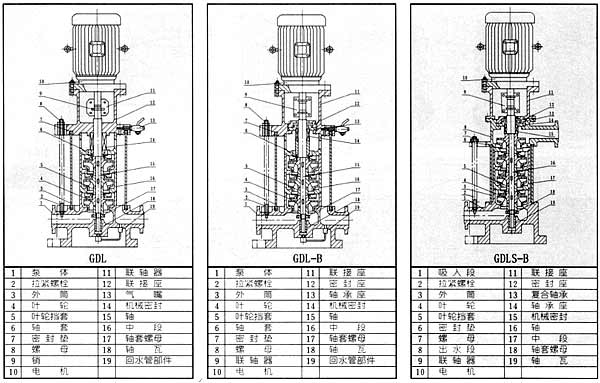

GDL型立式多級管道泵結構圖

GDL型立式多級管主要性能參數表

型號	流量						揚程 (m)				效率 (%)			轉速 (r/min)			功率								氣蝕余量				進出口徑				高度 H (mm)					重量 Kg				高度 H1 (mm)
	m3/h			L/S													軸功率				電機功率
25GDL2-12×3	1.4 2 2.4			0.39 0.56 0.67			38 36 33				23 30 32			2900			0.63 0.65 0.67				1.1				1.4 1.7 1.8				25				606					58				125
25GDL2-12×4	1.4 2 2.4			0.39 0.56 0.67			50 48 44				23 30 32			2900			0.83 0.87 0.90				1.1				1.4 1.7 1.8				25				646					62				165
25GDL2-12×5	1.4 2 2.4			0.39 0.56 0.67			63 60 55				23 30 32			2900			1.04 1.09 1.12				1.5				1.4 1.7 1.8				25				711					68				205
25GDL2-12×6	1.4 2 2.4			b.39 0.56 0.67			76 72 66				23 30 32			2900			1.26 1.30 1.35				1.5				1.4 1.7 1.8				25				751					72				245
25GDL2-12×7	1.4 2 2.4			0.39 0.56 0.67			88 84 77				23 30 32			2900			1.46 1.52 1.57				2.2				1.4 1.7 1.8				25				816					78				285
25GDL2-12×8	1.4 2 2.4			0.39 0.56 0.67			101 96 88				23 30 32			2900			1.63 1.74 1.80				2.2				1.4 1.7 1.8				25				856					82				325
25GDL2-12×9	1.4 9 2.4			0.39 0.56 0.67			114 108 99				23 30 32			2900			1.89 1.96 2.02				2.2				1.4 1.7 1.8				25				896					86				365
25GDL2-12×10	1.4 2 2.4			0.39 0.56 0.67			126 120 110				23 30 32			2900			2.01 2.17 2.24				3				1.4 1.7 1.8				25				981					98				405
25GDL2-12×11	1.4 9 2.4			0.39 0.56 0.67			139 132 121				23 30 32			2900			2.31 2.39 2.47				3				1.4 1.7 1.8				25				1021					102				445
25GDL2-12×12	1.4 2 2.4			0.39 0.56 0.67			152 144 132				23 30 32			2900			2.52 2.61 2.70				3				1.4 1.7 1.8				25				1061					106				485
25GDL4-11×3	2.8 4 4.8			0.78 1.11 1.33			36 33 28.5				32 40 41			2900			0.86 0.90 0.91				1.1				1.4 1.7 1.8				25				606					58				125
25GDL4-11×4	2.8 4 4.8			0.78 1.11 1.33			48 44 38				32 40 41			2900			1.14 1.20 1.21				1.5				1.4 1.7 1.8				25				671					65				165
25GDL4-11×5	2.8 4 4.8			0.78 1.11 1.33			60 55 47.5				32 40 41			2900			1.43 1.50 1.51				2.2				1.4 1.7 1.8				25				736					72				205
25GDL4-11×6	2.8 4 4.8			0.78 1.11 1.33			72 66 57				32 40 41			2900			1.72 1.80 1.82				2.2				1.4 1.7 1.8				25				776					76				245
25GD14-11×7	2.8 4 4.8			0.78 1.11 1.33			84 77 66.5				32 40 41			2900			2.00 2.10 2.1_2				3				1.4 1.7 1.8				25				861					86				285
25GDL4-11×8	2.8 4 4.8			0.78 1.11 1.33			96 88 76				32 40 41			2900			2.29 2.40 2.42				3				1.4 1.7 1.8				25				901					90				325
25GDL4-11×9	2.8 4 4.8			0.78 1.11 1.33			108 99 85.5				32 40 41			2900			2.57 2.70 2.73				3				1.4 1.7 1.8				25				941					94				365
25GDL4-11×10	2.8 4 4.8			0.78 1.11 1.33			120 110 95				32 40 41			2900			2.86 3.00 3.03				4				1.4 1.7 1.8				95				1011					110				405
25GDL4-11×11	2.8 4 4.8			0.78 1.11 1.33			132 121 104.5				32 40 41			2900			3.14 3.30 3.33				4				1.4 1.7 1,8				25				1051					114				445
25GDL4-11×12	2.8 4 4.8			0.78 1.11 1.33			144 132 114				32 40 41			2900			3.43 3.60 3.64				4				1.4 1.7 1.8				25				1091					118				485
25GDL4-11×13	2.8 4 4.8			0.78 1.11 1.33			156 143 123.5				32 40 41			2900			3.72 3.90 3.94				4				1.4 1.7 1.8				25				1131					122				525
型號		流量							揚程 (m)			效率 (%)		轉速 (r/min)			功率							氣蝕余量			進出口徑					高度 H (mm)				重量 Kg					高度 H1 (mm)
		m3/h			L/S												軸功率			電機功率
40GDL6-12×3		4.2 6 7.2			1.17 2.67 2.0				41 36 30.5			43 52 52		2900			1.09 1.13 1.15			1.5				1.4 1.7 1.8			40					657				72					125
40GDL6-12×4		4.2 6 7.2			1.17 2.67 2.0				54 58 40.6			43 52 52		2900			1.45 1.5 1.53			2.2				1.4 1.7 1.8			40					722				78					165
40GL6-12×5		4.2 6 7.2			1.17 2.67 2.0				68 60 51			43 52 52		2900			1.81 1.88 1.92			2.2				1.1 1.7 1.8			40					762				82					205
40GDL6-12×6		4.2 6 7.2			1.17 2.67 2.0				82 72 61			43 52 52		2900			2.18 2.26 2.30			3				1.4 1.7 1.8			40					847				92					245
40GDL6-12×7		4.2 6 7.2			1.17 2.67 2.0				95 84 71			43 52 52		2900			2.54 2.64 2.69			3				1.4 1.7 1.8			40					887				96					285
40GDL6-12×8		4.2 6 7.2			1.17 2.67 2.0				109 96 81			43 52 52		2900			2.91 3.01 3.07			4				1.4 1.7 1.8			40					967				112					325
40GDL6-12×9		4.2 b 7.2			1.17 2.67 2.0				123 ]08 91			43 52 52		2900			2.27 3.39 3.45			4				1.4 1.7 1.8			40					1007				116					365
40GDL6-12×10		4.2 6 7.2			1.17 2.67 2.0				136 120 102			43 52 52		2900			3.63 3.77 3.84			4				1.4 1.7 1.8			40					1047				120					405
40GDL6-12×11		4.2 6 7.2			1.17 2.67 2.0				150 132 112			43 52 52		2900			4.0 4.15 4.22			5.5				1.4 1.7 1.8			40					1132				140					445
40GDL6-12×12		4.2 6 7.2			1.17 2.67 2.0				164 144 122			43 52 52		2900			4.36 4.52 4.60			5.5				1.4 1.7 1.8			40					1172				146					485
50GDL12-15×2		8.4 12 14.4			2.33 3.33 ／1.0				36 30 24			48 56 53		2900			1.72 1.75 1.85			2.2				1.4 1.8 1.8			50					766				113					158
50GDL12-15×3		8.4 12 14.4			2.33 3.33 4.0				54 45 36			48 56 53		2900			2.57 2.63 2.78			3				1.4 1.8 1.8			50					866				129					233
50GDL12-15×4		8.4 12 14.4			2.33 3.33 4.0				72 60 48			48 56 53		2900			3.43 3.5 3.70			4				1.4 1.8 1.8			50					1001				149					308
50GDL12-15×5		8.4 12 14.4			2.33 3.33 4.0				90 75 60			48 56 53		2900			4.2 4.27 4.63			5.5				1.4 1.8 1.8			50					1126				181					383
50GDL12-15×6		8.4 12 14.4			2.33 3.33 4.0				_L08 90 72			48 56 53		2900			5.15 5.25 5.55			5.5				1.4 1.8 1.8			50					1201				190					458
50GDL12-15×7		8.4 12 14.4			2.33 3.33 4.0				126 105 84			48 56 53		2900			6.0 6.12 6.48			7.5				1.4 1.8 1.8			50					1276				204					533
50GL12-15×8		8.4 12 14.4			2.33 3.33 4.0				144 120 96			48 56 53		2900			6.86 7.0 7.40			7.5				1.4 1.8 1.8			50					1351				919					608
50GDL12-15×9		8.4 12 14.4			2.33 3.33 4.0				162 135 108			48 56 53		2900			7.72 7.87 8.33			11				1.4 1.8 1.8			50					1556				265					683
50GDL12-15×10		8.4 12 14.4			2.33 3.33 4.0				180 150 120			48 56 53		2900			8.58 8.75 9.25			11				1.4 1.8 1.8			50					1631				273					758
型號		流量						揚程 (m)					效率 (%)		轉速 (r/min)			功率								氣蝕余量					進出口徑			高度 H (mm)					重量 Kg			高度 H1 (mm)
		m3/h			L/S													軸功率				電機功率
50GDL18-15×2		12.6 18 21.6			3.5 5 6			36 30 25					53 62 62		2900			2.33 2.37 2.37				3				1.4 1.8 1.8					50			791					199			158
50GDL18-15×3		12.6 18 21.6			3.5 5 6			54 45 , 37.5					53 62 62		2900			3.5 3.56 3.56				4				1.4 1.8 1.8					50			926					142			233
50GDL18-15×4		12.6 18 21.6			3.5 5 6			72 60 50					53 62 62		2900			4.66 4.75 4.75				b．b				1.4 1.8 1.8					50			1051					175			308
50GDL18-15×5		12.6 18 21.6			3.5 5 6			90 75 62.5					53 62 62		2900			5.83 5.93 5.93				7.5				1.4 1.8 1.8					50			1126					189			383
50GDL18-15×6		12.6 18 21.6			3.5 5 6			108 90 75					53 62 62		2900			7.0 7.12 7.12				7.5				1.4 1.8 1.8					50			1201					198			458
50GDL18-15×7		12.6 18 21.6			3.5 5 6			126 105 82.5					53 62 62		2900			8.16 8.30 8.31				11				1.4 1.8 1.8					50			1406					252			533
50GDL18-15×8		12.6 18 21.6			3.5 5 6			144 120 100					53 62 62		2900			9.32 9.49 9.49				11				1.4 1.8 1.8					50			1481					261			608
50GDL18-15×9		12.6 18 21.6			3.5 5 6			162 135 112.5					53 62 62		2900			10.49 10.68 10.68				15				1.4 1.8 1.8					50			1556					280			683
50GDL18-15×10		12.6 18 21.6			3.5 5 6			180 150 125					53 62 62		2900			11.66 11.87 11.87				15				1.4 1.8 1.8					50			1631					289			758
65GDL24-12×2		16.8 24 28.8			4.67 6.67 8			27 24 22					56 65 67		2900			2.21 2.41 2.57				3				2.9 3 3.1					65			821					131			160
65GDL24-12×3		16.8 24 28.8			4.67 6.67 8			40.5 36 33					56 65 67		2900			3.31 3.62 3.87				4				2.9 3 3.1					65			936					153			235
65GDL24-12×4		16.8 24 28.8			4.67 6.67 8			54 48 44					56 65 67		2900			4.41 4.83 5.15				5.5				2.9 3 3.1					65			1061					182			310
65GDL24-12×5		16.8 24 28.8			4.67 6.67 8			67.5 60 55					56 65 67		2900			5.52 6．03 6.44				7.5				2.9 3 3.1					65			1136					198			385
65GDL24-12×6		16.8 24 28.8			4.67 6.67 8			81 72 66					56 65 67		2900			6.62 7.24 7.73				7.5				2.9 3 3.1					65			1211					214			460
65GDL24-12×7		16.8 24 28.8			4.67 6.67 8			94.5 84 77					56 65 67		2900			7.72 8.45 9．01				11				2.9 3 3.1					65			1416					263			535
65GDL24-12×8		16.8 24 28.8			4.67 6.67 8			108 96 88					56 65 67		2900			8.83 9.65 10.3				11				2.9 3 3.1					65			1491					273			610
65GDL24-12×9		16.8 24 28.8			4.67 6.67 8			121.5 108 99					56 65 67		2900			9.93 10.85 11.59				15				2.9 3 3.1					65			1556					293			685
65GDL24-12×10		16.8 24 28.8			4.67 6.67 8			135 120 110					56 65 67		2900			11.0 12.06 12.88				15				2.9 3 3.1					65			1641					303			760
型號		流量						揚程 (m)					效率 (%)			轉速 (r/min)			功率							氣蝕余量					進出口徑			高度 H (mm)					重量 Kg			高度 H1 (mm)
		m3/h			L/S														軸功率				電機功率
80GDL36-12×2		25.2 36 43.2			7 10 12			27 24 21					59 68 67			2900			3.14 3.46 3.68				4			3.5 4 4.2					80			917					193			182
80GDL36一12×3		25.2 36 43.2			7 10 12			40.5 36 31.5					59 68 67			2900			4.71 5.19 5.53				5.5			3.5 4 4.2					80			1052					227			267
80GDL36-12×4		25.2 36 43.2			7 10 12			54 48 42					59 68 67			2900			6.29 6.92 7.37				7.5			3.5 4 4.2					80			1137					244			352
80GDL36一12×5		25.2 36 43.2			7 10 12			67.5 60 52.5					59 68 67			2900			7.86 8.67 9.22				11			3.5 4 4.2					80			1352					292			437
80GDL36-12×6		25.2 36 43.2			7 10 12			81 72 63					59 68 67			2900			9.43 10.39 11.06				11			3.5 4 4.2					80			1437					302			522
80GDL36-12×7		25.2 36 43.2			7 10 12			94.5 84 73.5					59 68 67			2900			11.0 12.12 12.9				15			3.5 4 4.2					80			1522					322			607
80GDL36-12×8		25.2 36 43.2			7 10 12			108 96 84					59 68 67			2900			12.58 13.85 14.75				15			3.5 4 4.2					80			1607					332			692
80GDL36-12×9		25.2 36 43.2			7 10 12			121.5 108 94.5					59 68 67			2900			14.14 15.59 16.5				18.5			3.5 4 4.2					80			1737					365			777
80GDL36-12×10		25.2 36 43.2			7 10 12			135 120 115					59 68 67			2900			15.71 17.31 18.4				18.5			3.5 4 4.2					80			1822					375			862
80GDL54-14×2		37.8 54 64.8			10.5 15 18			32 28 25					62 70 73.5			2900			5.32 5.88 6.01				7.5			3.7 4 4.2					80			967					218			182
80GDL54-14×3		37.8 54 64.8			10.5 15 18			48 42 37.5					62 70 73.5			2900			7.97 8.82 9.01				11			3.7 4 4.2					80			1182					267			267
80GDL54一14×4		37.8 54 64.8			10.5 15 18			64 56 50					62 70 73.5			2900			10.13 11.76 12.01				15			3.7 4 4.2					80			1267					287			352
80GDL54-14×5		37.8 54 64.8			10.5 15 18			80 70 62.5					62 70 73.5			2900			13.3 14.7 15.0				18.5			3.7 4 4.2					80			1397					320			437
80GDL54-14×6		37.8 54 64.8			10.5 15 18			96 84 75					62 70 73.5			2900			15.9 17.64 18.0				18.5			3.7 4 4.2					80			1482					330			522
80GDL54-14×7		37.8 54 64.8			10.5 15 18			112 98 87.5					62 70 73.5			2900			18.6 20.58 21.0				22			3.7 4 4.2					80			1592					373			607
80GDL54-14×8		37.8 54 64.8			10.5 15 18			128 112 100					62 70 73.5			2900			21.3 23.54 24.0				30			3.7 4 4.2					80			1607					400			692
80GDL54-14×9		37.8 54 64.8			10.5 15 18			144 126 112.5					62 70 73.5			2900			23.9 26.49 27.0				30			3.7 4 4.2					80			1757					421			777
80GDL54-14×10		37.8 54 64.8			10.5 15 18			160 140 125					62 70 73.5			2900			26.6 29.43 30.0				37			3.7 4 4.2					80			1882					432			862
型號			流量							揚程 (m)			效率 (%)		轉速 (r/min)			功率								氣蝕余量		進出口徑							高度 H (mm)					重量 Kg		高度 H1 (mm)
			m3/h			L/S												軸功率					電機功率
100GDL72-14×2			50.4 72 86.4			14 20 24				32 28 24			64 73 73		2900			6.87 7.53 7.74					11			4.2 4.5 4.7		100							1200					276		187
100GDL72-14×3			50.4 72 86.4			14 20 24				48 42 36			64 73 73		2900			10.3 11.29 11.61					15			4.2 4.5 4.7		100							1335					298		272
100GDL72-14×4			50.4 72 86.4			14 20 24				64 56 48			64 73 73		2900			13.7 15.05 15.48					18.5			4.2 4.5 4.7		100							1460					336		357
100GDL72-14×5			50.4 72 86.4			14 20 24				80 70 60			64 73 73		2900			17.17 18.81 19.35					22			4.2 4.5 4.7		100							1650					381		442
100GD172-14×6			50.4 72 86.4			14 20 24				96 84 72			64 73 73		2900			20.6 22.57 23.22					30			4.2 4.5 4.7		100							1740					453		527
100GDL72-14×7			50.4 72 86.4			14 20 24				112 98 84			64 73 73		2900			24．03 26.34 27.09					30			4.2 4.5 4.7		100							1825					466		612
100GDL72-14×8			50.4 72 86.4			14 20 24				128 112 96			64 73 73		2900			27.4 30.1 30.96					37			4.2 4.5 4.7		100							1900					493		697
100GDL72-14×9			50.4 72 86.4			14 20 24				144 126 108			64 73 73		2900			30.9 33.9 34.83					37			4.2 4.5 4.7		&, nbsp; 100 ,							1980					582		782
100GDL72-14×10			50.4 72 86.4			14 20 24				160 140 120			64 73 73		2900			34.3 37.6 38.7					45			4.2 4.5 4.7		100							2070					595		867
125GDL100-20×2			70 100 120			19.4 27.7 33.3				46 40 34			65 74 73		2900			13.5 14.7 15.2					18.5			4.2 4.5 4.7		125							1185					9q9		204
125GDL100-20×3			70 100 120			19.4 27.7 33.3				69 60 51			65 74 73		2900			20.2 22.1 22.8					30			4.2 4.5 4.7		125							1315					430		289
125GDL100-20×4			70 100 120			19.4 27.7 33.3				92 80 68			65 74 73		2900			27．0 29.5 30.4					37			4.2 4.5 4.7		125							1410					463		394
125GDL100-20×5			70 100 120			19.4 27.7 33.3				115 100 85			65 74 73		2900			33.7 36.8 38.1					45			4.2 4.5 4.7		125							1585					555		489
125GDL100-20×6			70 100 120			19.4 27.7 33.3				138 120 102			65 74 73		2900			40.5 44.2 45.7					55			4.2 4.5 4.7		125							1865					640		584
125GDL100-20×7			70 100 120			19.4 27.7 33.3				161 140 119			65 74 73		2900			47.2 51.5 53.3					75			4.2 4.5 4.7		125							1960					840		679
125GDL100-20×8			70 100 120			19.4 27.7 33.3				181 160 136			65 74 73		2900			54.0 58.9 60.9					75			4.2 4.5 4.7		125							2055					855		774
125GDL100-20×9			70 100 120			19.4 27.7 33.3				207 180 153			65 74 73		2900			60.7 66.3 68.5					75			4.2 4.5 4.7		125							2225					870		869
125GDL100-20×10			70 100 120			19.4 27.7 33.3				230 200 170			65 74 73		2900			67.5 73.6 76.1					90			4.2 4.5 4.7		125							2370					955		964
型號			流量							揚程 (m)			效率 (%)		轉速 (r/min)			功率								氣蝕余量				進出口徑			高度 H (mm)				重量 Kg					高度 H1 (mm)
			m3/h			L/S												軸功率				電機功率
150GDL160-20×2			112 160 192			31.1 44.4 53.3				46 40 34			69 78 77		2900			20.3 22.3 23. 1				30				4.4 4.5 4.7				150			1325				422					205
150GDL160-20×3			112 160 192			31.1 44.4 53.3				69 60 51			69 78 77		2900			30.5 33.5 34.6				37				4.4 4.5 4.7				150			1420				452					300
150GDL160-20×4			112 160 192			31.1 44.4 53.3				92 80 68			69 78 77		2900			40.6 4,4.7 46.2				55				4.4 4.5 4.7				150			1705				613					395
150GDL160-20×5			112 160 192			31.1 44.4 53.3				115 100 82			69 78 77		2900			50.9 55.9 57.8				75				4.4 4.5 4.7				150			1875				820					490
150GDL160-20×6			112 160 192			31.1 44.4 53.3				138 120 102			69 78 77		2900			61．0 67.1 69.3				75				4.4 4.5 4.7				150			1970				836					585
150GDL160-20×7			112 160 192			31.1 44.4 53.3				161 140 119			69 78 77		2900			71.2 78.3 80.9				90				4.4 4.5 4.7				150			2115				922					680
150GDL160～20×8			112 160 192			31.1 44.4 53.3				184 160 136			69 78 77		2900			81.4 89.4 92.4				110				4.4 4.5 4.7				150			2400				1198					775
150GDL160-20×9			112 160 192			31.1 44.4 53.3				207 180 153			69 78 77		2900			91.6 100.6 104.0				110				4.4 4.5 4.7				150			2495				1214					870
150GDL160-20×10			112 160 192			31.1 44.4 53.3				230 200 170			69 78 77		2900			101.7 111.8 115.5				132				4.4 4.5 4.7				150			2670				1340					965
