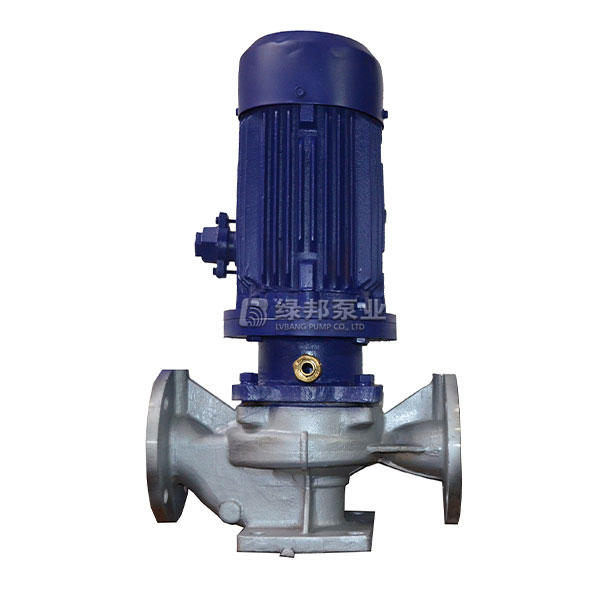

ISGD型低轉速離心泵

ISGD型低轉速離心泵是在ISG管道離心泵型基礎上并參照IS型離心泵的性能參數，根據管道式離心泵的獨特結構組合設計制造的低轉速型產品。

說明書在線閱讀離心泵實物圖產品安裝圖紙

下一個產品：ISGB型便拆立式管道離心泵

上一個產品：IHF系列氟塑料襯里離心泵

產品概述

ISGD型低轉速離心泵（簡稱：ISGD管道泵）是在ISG管道離心泵型基礎上并參照IS型離心泵的性能參數，根據管道式離心泵的獨特結構組合設計制造的低轉速型產品。低轉速管道泵采用國內水泵專家提供的先進水力模型，高效節能，性能可靠，深受?chē)?guó)內外客商的贊益。低轉速離心泵的主要特點：ISGD型低轉速離心泵是在ISG型立式管道離心泵基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件命名用壽命，適用于空調循環及采暖循環和各種循環系統末端增壓。創新設計的立式結構使其占地面積和占用空間更少，使用更方便。

主要用途

弘凌泵閥有限公司生產的ISGD型低轉速離心泵：主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，及城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。

工作條件

ISGD型電機0.75kw以上泵系統高工作壓力為1.6MPa即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，0.75kw以下泵系統高工作壓力為0.8MPa。

訂貨時請注明系統工作壓力，泵系統工作壓力大于1.6MPa時，應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

ISGD泵介質為冷熱水或物理化學性質類似于水的液體，介質溫度不超過120℃。

性能參數

型號	流量		揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏	型號	流量		揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏
型號	m3/h	l/S	揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏	型號	m3/h	l/S	揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏
40-100	2.2 3.2 4.2	0.61 0.89 1.17	3.3 3 2.8	48	1400	0.12	2.5	17	40-250(Ⅰ)	3.8 6.3 7.5	1.06 1.75 2.08	20.5 20 19.5	32	1450	1.5	2.5	54
40-125	2.2 3.2 4.2	0.61 0.89 1.17	5.5 5 4.5	40	1400	0.18	2.5	19	40-250(Ⅰ)A	3.4 5.6 6.7	0.94 1.56 1.86	16.4 16 15.6	32	1450	1.1	2.5	49
40-125A	2.0 2.8 3.7	0.56 0.78 1.03	4.4 4 3.6	39	1400	0.12	2.5	19	40-250(Ⅰ)B	3.1 5.1 6.1	0.86 1.42 1.69	13.2 13 12.5	30	1450	0.75	2.5	42
40-160	2.2 3.2 4.2	0.61 0.89 1.17	8.5 8 7.5	36	1400	0.25	2.5	24	50-100	3.8 6.3 7.5	1.06 1.75 2.08	3.4 3 2.8	54	1400	0.12	2.5	19
40-160A	2.0 2.8 3.7	0.56 0.78 1.03	6.8 6.4 6	35	1400	0.18	2.5	22	50-125	3.8 6.3 7.5	1.06 1.75 2.08	5.4 5.0 4.6	54	1400	0.25	2.5	25
40-200	2.2 3.2 4.2	0.61 0.89 1.17	13 12.5 12	31	1450	0.55	2.5	38	50-125A	3.4 5.6 6.7	0.94 1.56 1.86	4.3 4.0 3.7	52	1400	0.18	2.5	19
40-200A	2.0 2.8 3.7	0.56 0.78 1.03	10.4 10 9.6	30	1400	0.37	2.5	30	50-160	3.8 6.3 7.5	1.06 1.75 2.08	8.5 8.0 7.5	47	1450	0.55	2.5	42
40-250	2.2 3.2 4.2	0.61 0.89 1.17	20.5 20 18.5	25	1450	1.1	2.5	52	50-160A	3.0 5.1 6.1	0.73 1.42 1.69	5.6 5.3 4.9	45	1400	0.25	2.5	37
40-250A	2.0 2.8 3.7	0.56 0.78 1.03	16.4 16 15	25	1450	0.75	2.5	47	50-200	3.8 6.3 7.5	1.06 1.75 2.08	13.1 12.5 12	40	1450	0.75	2.5	48
40-250B	1.6 2.3 3.4	0.44 0.64 0.94	13.2 13 12	24	1450	0.55	2.5	46	50-200A	3.3 5.5 6.5	0.92 1.53 1.81	10 9.5 9	39	1450	0.55	2.5	46
40-100(Ⅰ)	3.8 6.3 7.5	1.06 1.75 2.08	3.4 3 2.8	54	1400	0.12	2.5	17	50-250	3.8 6.3 7.5	1.06 1.75 2.08	20.5 20 19.5	32	1450	1.5	2.5	58
40-125(Ⅰ)	3.8 6.3 7.5	1.06 1.75 2.08	5.4 5.0 4.6	54	1400	0.25	2.5	29	50-250A	3.4 5.6 6.7	0.94 1.56 1.86	16.4 16 15.6	32	1450	1.1	2.5	50
40-125(Ⅰ)A	3.4 5.6 6.7	0.94 1.56 1.86	4.3 4.0 3.7	52	1400	0.18	2.5	24	50-250B	3.1 5.1 6.1	0.86 1.42 1.69	13.2 13 12.5	30	1450	0.75	2.5	49
40-160(Ⅰ)	3.8 6.3 7.5	1.06 1.75 2.08	8.5 7.0 7.5	47	1450	0.55	2.5	43	50-100(Ⅰ)	7.5 12.5 15	2.08 3.47 4.17	3.5 3 2.5	63	1400	0.25	2.5	23
40-160(Ⅰ)A	3.0 5.1 6.1	0.83 1.42 1.69	5.6 5.3 4.9	45	1400	0.25	2.5	30	50-125(Ⅰ)	7.5 12.5 15	2.08 3.47 4.17	5.4 5.0 4.7	63	1400	0.37	2.5	34
40-200(Ⅰ)	3.8 6.3 7.5	1.06 1.75 2.08	13.1 12.5 12	40	1450	0.75	2.5	45	50-125(Ⅰ)A	6.6 11.0 13.2	1.83 3.06 3.67	4.1 3.8 3.6	60	1400	0.25	2.5	33
40-200(Ⅰ)A	3.3 5.5 6.5	0.92 1.53 1.81	10 9.5 9	39	1450	0.55	2.5	44	50-160(Ⅰ)	7.5 12.5 15	2.08 3.47 4.17	8.8 8 7.2	59	1450	0.55	2.8	46

型號	流量		揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏	型號	流量		揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏
型號	m3/h	l/S	揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏	型號	m3/h	l/S	揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏
50-160(Ⅰ)A	6.5 10.8 13.0	1.81 3.0 3.61	6.6 6 5.4	57	1400	0.37	2.8	34	65-250A	7.0 11.7 14.1	1.94 3.25 3.92	18.4 17.6 17	44	1450	1.5	2.8	68
50-200(Ⅰ)	7.5 12.5 15	2.08 3.47 4.17	13.2 12.5 11.8	54	1450	1.1	2.8	52	65-250B	6.1 10.2 12.3	1.69 2.83 3.42	14.1 13.4 13.0	43	1450	1.1	2.8	63
50-200(Ⅰ)A	6.8 11.3 13.5	1.89 3.14 3.75	10.7 10.1 9.6	53	1450	0.75	2.8	48	65-315	7.5 12.5 15	2.08 3.47 4.17	32.3 32 31.7	36	1450	4.0	2.8	89
50-250(Ⅰ)	7.5 12.5 15	2.08 3.47 4.47	21 20 19.4	45	1450	2.2	2.8	73	65-315A	7 11.7 14	1.94 3.25 3.92	28.1 28 27.6	36	1450	3.0	2.8	85
50-250(Ⅰ)A	7.0 11.7 14.1	1.94 3.25 3.92	18.4 17.6 17	44	1450	1.5	2.8	65	65-315B	6.1 10.1 12.1	1.69 2.81 3.36	21.2 21 20.8	34	1450	3.0	2.8	82
50-250(Ⅰ)B	6.1 10.2 12.3	1.69 2.83 3.42	14.1 13.4 13.0	43	1450	1.1	2.8	60	65-100(Ⅰ)	15 25 30	4.17 6.94 8.33	3.5 3 2.5	70	1400	0.37	2.8	33
50-315(Ⅰ)	7.5 12.5 15	2.08 3.47 4.17	32.3 32 31.7	36	14500	4.0	2.8	89	65-125(Ⅰ)	15 25 30	4.17 6.94 8.33	5.6 5 4.5	70	1450	0.75	2.8	49
50-315(Ⅰ)A	7 11.7 14	1.94 3.25 3.92	28.1 28 27.6	36	1450	3.0	2.8	84	65-125(Ⅰ)A	13.1 21.8 26.1	3.05 6.05 7.25	4.3 3.8 3.4	65	1450	0.55	2.8	48
50-315(Ⅰ)B	6.1 10.2 12.1	1.69 2.81 3.36	21.2 21 20.8	34	1450	3.0	2.8	82	65-160(Ⅰ)	15 25 30	4.17 6.94 8.33	9 8 7.2	68	1450	1.1	2.8	54
65-100	7.5 12.5 15	2.08 3.47 4.17	3.5 3 2.5	63	1400	0.25	2.8	29	65-160(Ⅰ)A	13.0 21.6 25.9	3.61 6.0 7.19	6.7 6.0 5.4	65	1450	0.75	2.8	48
65-125	7.5 12.5 15	2.08 3.47 4.17	5.4 5.0 4.7	63	1400	0.37	2.8	32	65-200(Ⅰ)	15 25 30	4.17 6.94 8.33	13.2 12.5 11.8	64	1450	2.2	2.8	71
5-125A	6.6 11.0 13.2	1.83 3.06 3.67	4.1 3.8 3.6	60	1400	0.25	2.8	27	65-200(Ⅰ)A	14.0 23.3 27.9	3.89 6.47 7.75	11.5 10.9 10.2	63	1450	1.5	2.8	62
65-160	7.5 12.5 15	2.08 3.47 4.17	8.8 8 7.2	59	1450	0.55	2.8	46	65-250(Ⅰ)	15 25 30	4.17 6.94 8.33	21 20 18.8	59	1450	3.0	2.8	85
65-160A	6.5 10.8 13.0	1.81 3.0 3.61	6.6 6 5.4	57	1400	0.37	2.8	35	65-250(Ⅰ)A	13.3 22.2 26.6	3.69 6.17 7.39	16.6 15.8 14.8	58	1450	2.2	2.8	80
65-200	7.5 12.5 15	2.08 3.47 4.17	13.2 12.5 11.8	54	1450	1.1	2.8	52	65-250(Ⅰ)B	11.9 19.8 23.8	3.31 5.5 6.61	13.2 12.6 11.8	57	1450	1.5	2.8	74
65-200A	6.8 11.3 13.5	1.89 3.14 3.75	10.7 10.1 9.3	53	1450	0.75	2.8	48	65-315(Ⅰ)	15 25 30	4.17 6.94 8.33	32.5 32 31.5	50	1450	5.5	2.8	120
65-250	7.5 12.5 15	2.08 3.47 4.17	21 20 19.4	45	1450	2.2	2.8	76	65-315(Ⅰ)A	14 23 28	3.89 6.39 7.78	28.3 27.9 27.4	50	1450	4.0	2.8	110

型號	流量		揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏	型號	流量		揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏
型號	m3/h	l/S	揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏	型號	m3/h	l/S	揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏
65-315(Ⅰ)B	12.1 20.2 24.2	3.36 5.61 6.75	21.3 21 20.6	49	1450	3.0	2.8	100	80-160(Ⅰ)	30 50 60	8.33 13.89 16.67	9.2 8 6.8	73	1450	2.2	3.0	82
80-100	15 25 30	4.17 6.94 8.33	3.5 3 2.5	70	1450	0.37	2.8	33	80-160(Ⅰ)A	26.7 44.5 53.4	7.42 12.36 14.83	7.3 6.3 5.4	71	1450	1.5	3.0	74
80-125	15 25 30	4.17 6.94 8.33	5.6 5 4.5	70	1450	0.75	2.8	48	80-200(Ⅰ)	30 50 60	8.33 13.89 16.67	13.5 12.5 11.8	72	1450	3.0	3.0	97
80-125A	13.1 21.8 26.1	3.05 6.05 7.25	4.3 3.8 3.4	65	1450	0.55	2.8	45	80-200(Ⅰ)A	26.7 44.6 53.5	7.42 12.36 14.83	10.8 9.9 9.4	71	1450	2.2	3.0	93
80-160	15 25 30	4.17 6.94 8.33	9 8 7.2	68	1450	1.1	2.8	55	80-250(Ⅰ)	30 50 60	8.33 13.89 16.67	21.3 20 19	66	1450	5.5	3.0	134
80-160A	13.0 21.6 25.9	3.61 6.0 7.19	6.7 6.0 5.4	65	1450	0.75	2.8	51	80-250(Ⅰ)A	28 46.7 56	7.78 12.97 15.56	18.6 17.4 16.6	65	1450	4.0	3.0	106
80-200	15 25 30	4.17 6.94 8.33	13.2 12.5 11.8	64	1450	2.2	2.8	72	80-250(Ⅰ)B	24.2 40.4 48.5	6.72 11.22 13.47	13.9 13.1 12.4	63	1450	3.0	3.0	100
80-200A	14.0 23.3 27.9	3.89 6.47 7.75	11.5 10.9 10.2	63	1450	1.5	2.8	64	80-315(Ⅰ)	30 50 60	8.33 13.89 16.67	34 32 30	61	1450	11.0	3.0	217
80-250	15 25 30	4.17 6.94 8.33	21 20 18.8	59	1450	3.0	2.8	89	80-315(Ⅰ)A	28 46.7 56	7.78 12.97 15.56	29.6 27.9 26.1	61	1450	7.5	3.0	180
80-250A	13.3 22.2 26.6	3.69 6.17 7.39	16.6 15.8 14.8	58	1450	2.2	2.8	85	80-315(Ⅰ)B	24.3 40.5 48.6	6.72 11.22 13.47	22.3 21 19.1	60	1450	5.5	3.0	166
80-250B	11.9 19.8 23.8	3.31 5.5 6.61	13.2 12.6 11.8	57	1450	1.5	2.8	78	100-100	30 50 60	8.33 13.89 16.67	3.5 3 2.5	73	1450	0.75	3.0	62
80-315	15 25 30	4.17 6.94 8.33	32.5 32 31.5	50	1450	5.5	2.8	120	100-125	30 50 60	8.33 13.89 16.67	6 5 4	73	1450	1.1	3.0	70
80-315A	14 23 28	3.89 6.39 7.78	28.3 27.9 27.4	50	1450	4.0	2.8	102	100-125A	26.8 44.6 53.5	7.44 12.4 14.9	4.8 4 3.2	63	1450	1.1	3.0	68
80-315B	12.1 20.2 24.3	3.36 5.61 6.75	21.3 21 20.6	49	1450	3.0	2.8	95	100-160	30 50 60	8.33 13.89 16.67	9.2 8 6.8	73	1450	2.2	3.0	87
80-100(Ⅰ)	30 50 60	8.33 13.89 16.67	3.5 3 2.58	73	1450	1.75	3.0	58	100-160A	26.7 44.5 53.4	7.42 12.36 14.83	7.3 6.3 5.4	71	1450	1.5	3.0	79
80-125(Ⅰ)	30 50 60	8.33 13.89 16.67	6 5 4	73	1450	1.1	3.0	61	100-200	30 50 60	8.33 13.89 16.67	13.5 12.5 11.8	72	1450	3.0	3.0	100
80-125(Ⅰ)A	26.8 44.6 53.5	7.44 12.4 14.9	4.8 4 3.2	63	1450	1.1	3.0	61	100-200A	26.7 44.6 53.5	7.42 12.36 14.83	10.7 9.9 9.4	71	1450	2.2	3.0	90

型號	流量		揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏	型號	流量		揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏
型號	m3/h	l/S	揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏	型號	m3/h	l/S	揚程 m	效率％	轉速 r/min	電機功率 KW	必需汽蝕余量	重量㎏
100-250	30 50 60	8.33 13.89 16.67	21.3 20 19	65	1450	5.5	3.0	140	100-315(Ⅰ)B	47 79.0 95	13.06 21.94 26.39	21 20 19	70	1450	7.5	3.0	165
100-250A	28 46.7 56	7.78 12.97 15.56	18.6 17.4 16.6	65	1450	4.0	3.0	112	100-400(Ⅰ)	60 100 120	16.67 22.78 33.33	52 50 48.5	65	1450	30.3	3.0	375
100-250B	24.2 40.4 48.5	6.72 11.22 13.47	13.9 13.1 12.4	63	1450	3.0	3.0	105	100-400(Ⅰ)A	56.4 94 113	15.67 26.11 31.39	46 44 43	65	1450	22.0	3.0	295
100-315	30 50 60	8.33 13.89 16.67	34 32 30	61	1450	11.0	3.0	225	100-400(Ⅰ)B	52.3 87 105	14.53 24.17 29.17	39 38 37	64	1450	18.5	3.0	257
100-315A	28 46.7 56	7.78 12.97 15.56	29.6 27.9 26.1	61	1450	7.5	3.0	180	100-400(Ⅰ)C	48.6 81 97	13.54 22.56 26.94	34 32.8 32	62	1450	15.0	3.0	239
100-315B	24.3 40.5 48.6	6.72 11.22 13.47	22.3 21 19.1	60	1450	5.5	3.0	165	125-125	48 80 96	13.3 22.2 26.7	5.5 5 4.3	76	1450	2.2	3.0	148
100-125(Ⅰ)	60 100 120	16.67 27.78 33.33	6.5 5 4	78	1450	2.2	3.0	95	125-125A	43 71.5 66	11.6 19.9 13.9	4.4 4 3.4	75	1450	1.5	3.0	125
100-125(Ⅰ)A	52.2 87.1 104	14.5 24.2 28.9	4.3 3.8 3.4	76	1450	1.5	3.0	87	125-160	48 80 96	13.3 22.2 26.7	9 8 7	74	1450	3.0	3.0	205
100-160(Ⅰ)	60 100 120	16.7 27.78 33.33	10 8 7	78	1450	4.0	3.0	118	125-160A	42 69.3 83	11.9 19.3 23	6.8 6 5.3	73	1450	2.2	3.0	165
100-160(Ⅰ)A	52.2 87.1 104	14.5 24.2 28.9	7.3 6.3 5.4	76	1450	3.0	3.0	113	125-200	48 80 96	13.3 23.2 26.7	13.8 12.5 11.5	73	1450	5.5	3.0	249
100-200(Ⅰ)	60 100 120	16.67 22.78 33.33	14.0 12.5 11	75	1450	5.5	3.0	148	125-200A	45 75 90	12.5 20.8 25	12 11 10	72	1450	4.0	3.0	237
100-200(Ⅰ)A	51.7 86.1 103	14.36 23.92 28.61	10.8 9.3 8.2	73	1450	4.0	3.0	123	125-250	48 80 96	13.3 22.2 26.7	22 20 18.3	72	1450	7.5	2.8	220
100-250(Ⅰ)	60 100 120	16.67 22.78 33.33	21.5 20 18.5	74	1450	11.0	3.0	208	125-250A	45 75 90	12.5 20.8 25	19 17.5 16	71	1450	7.5	2.8	210
100-250(Ⅰ)A	56 93.3 112	15.56 25.92 31.11	18.7 17.4 16.1	73	1450	7.5	3.0	165	125-250B	41.5 69 83	11.5 11.2 23	16.3 15 13.8	70	1450	5.5	2.8	195
100-250(Ⅰ)B	52.2 87 104	14.5 24.17 28.89	16 15 14	72	1450	5.5	3.0	149	125-315	48 80 96	13.3 22.2 26.7	33.3 32 29.8	67	1450	15.0	2.5	300
100-315(Ⅰ)	60 100 120	16.67 22.78 33.33	33.5 32 30.5	71	1450	15.0	3.0	234	125-315A	45 75 90	12.5 20.8 25	29.3 27.5 26	66	1450	11.0	2.5	282
100-315(Ⅰ)A	55.0 91.0 110.0	15.28 25.28 30.56	28 27 25.7	71	1450	11.0	3.0	213	125-315B	43 72 96	11.9 20 23.9	26.5 25 23.8	65	1450	11.0	2.5	245
