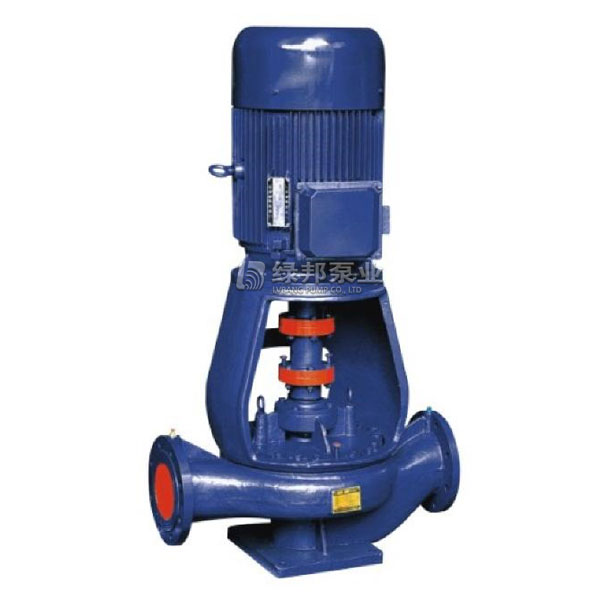

ISGB型便拆立式管道離心泵

ISGB型便拆立式管道離心泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式泵系列產品中屬國內前列，各項技術居國內領先，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的理想產品。

說明書在線閱讀離心泵實物圖產品安裝圖紙

下一個產品：PBG型屏蔽式管道泵

上一個產品：ISGD型低轉速離心泵

產品概述：

該立式泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時100％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。該泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式泵系列產品中屬國內前列，各項技術居國內領先，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的理想產品。

產品特點：

1、立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。

2、配用國內著名廠家生產的Y系列標準通用電機，運行平穩、噪音極低。

3、軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。

4、葉輪采用90年代優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。

5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。

6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。

7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。

8、泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

工作條件:

1、泵系統高工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。

2、輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。

3、環境溫度≤40℃，相對濕度≤95%。

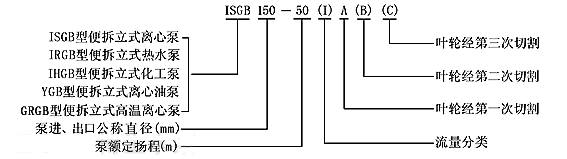

型號意義:

安裝說明：

1.安裝時管路重量不應加在水泵上，應有各自的支承體，以免使泵變形影響運行性能和壽命。

2.為了維修方便和使用安全，在洋的進出口管路上各安裝一只調節閽及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，增長水泵的使用壽命。

3.泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，周時不得有漏水、漏氣現象。

4.安裝后撥動泵軸，葉輪不應有磨擦聲或卡死現象，否則應將泵拆開檢查原因。

5.泵的安裝方式分為硬性聯接和柔性聯接兩種。

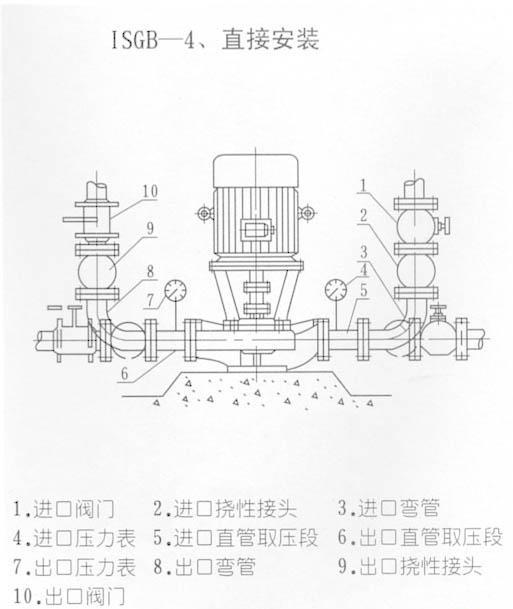

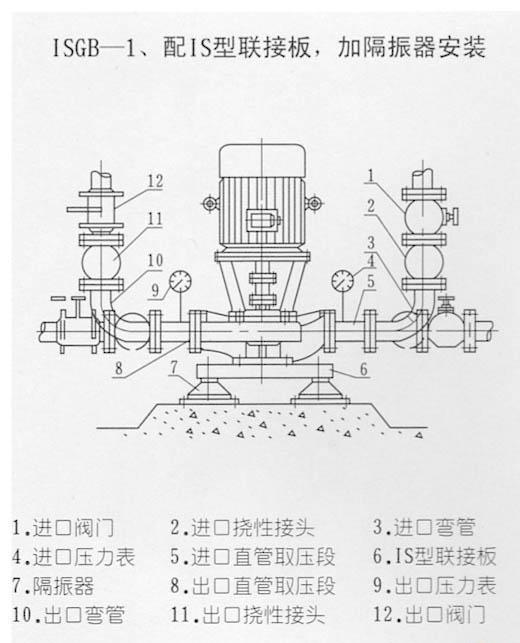

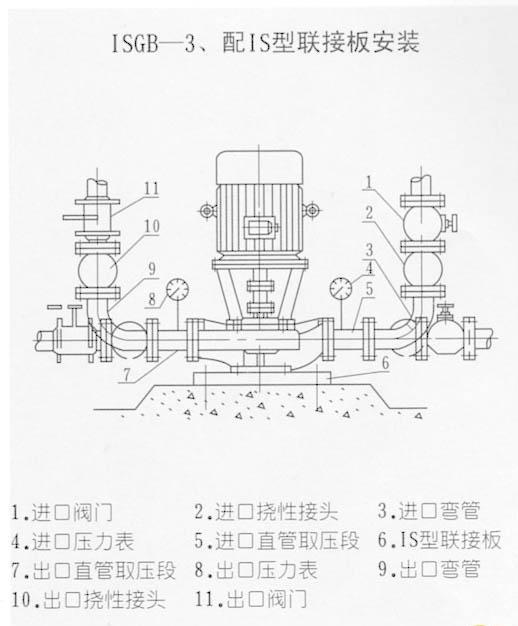

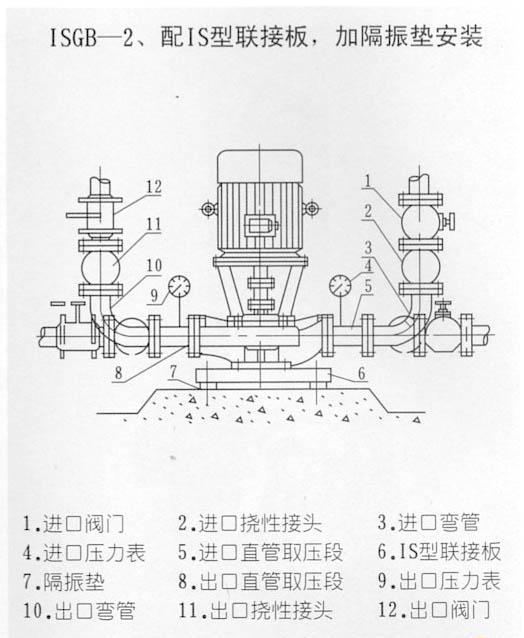

安裝方式：

性能參數

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
15-80	1.5	0.42	8	34	2800	0.18	2.3	17
20-110	2.5	0.69	15	34	2800	0.37	2.3	25
20-160	2.5	0.69	32	25	2900	0.75	2.3	29
25-110	4	1.11	15	42	2900	0.55	2.3	26
25-1254	4	1.11	20	36	2900	0.75	2.3	28
25-125A	3.6	1.0	16	35	2900	0.55	2.3	27
25-160	4	1.11	32	32	2900	1.5	2.3	39
25-160A	3.7	1.03	28	31	2900	1.1	2.3	34
32-100	4.5	12.5	12.5	44	2900	0.55	2.0	27
32-100(I)	6.3	1.75	12.5	54	2900	0.75	2.0	32
32-125	5	1.39	20	44	2900	0.75	2.3	28
32-125A	4.5	1.25	16	43	2900	0.55	2.3	28
32-160	6.5	5	32	44	2900	1.5	2.3	39
32-160A	4	1.1	25	34	2900	1.1	2.0	38
32-160(I)	6.3	1.75	32	40	2900	2.2	2.0	47
32-200	4.5	12.5	50	32	2900	3	2.0	55
32-200(I)	6.3	1.75	50	33	2900	4	2.0	43
32-200A	4	1.11	44	40	2900	2.2	2.0	74
40-100	6.3	1.75	12.5	54	2900	0.55	2.3	32
40-100A	5.6	1.56	10	52	2900	0.37	2.3	32
40-125	6.3	1.75	20	46	2900	1.1	2.3	34
40-125A	5.6	1.56	16	45	2900	0.75	2.3	33
40-160	6.3	1.75	32	40	2900	2.2	2.3	47
40-160A	5.9	1.64	28	39	2900	1.5	2.3	43
40-160B	5.5	1.53	24	38	2900	1.1	2.3	38
40-200	6.3	1.75	50	33	2900	4	2.3	74
40-200A	5.9	1.64	44	31	2900	3	2.3	62
40-200B	5.3	1.47	36	29	2900	2.2	2.3	52
40-250	6.3	1.75	80	28	2900	7.5	2.3	105
40-250A	5.9	1.64	70	28	2900	5.5	2.3	98
40-250B	5.5	1.53	60	27	2900	4	2.3	77
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3	34
40-100(I)A	11	3.05	10	60	2900	0.75	2.3	32
40-125(I)	12.5	347	20	58	2900	1.5	2.3	38
40-125(I)A	11	3.05	16	57	2900	1.1	2.3	33

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
40-160(I)	12.5	3.47	32	52	2900	3	2.3	56
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3	47
40-160(I)B	10.4	2.89	22	50	2900	1.5	2.3	43
40-200(I)	12.5	3.47	50	46	2900	5.5	2.3	85
40-200(I)A	11.7	3.25	44	45	2900	4	2.3	75
40-200(I)B	10.6	2.94	36	44	2900	3	2.3	63
40-250(I)	12.5	3.47	80	38	2900	11	2.3	145
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3	95
40-250(I)B	10.8	3.0	60	37	2900	5.5	2.3	94
40-250(I)C	10.0	2.78	52	36	2900	5.5	2.3	88
50-100	12.5	3.47	12.5	62	2900	1.1	2.3	36
50-100A	11	3.05	10	60	2900	0.75	2.3	35
50-125	12.5	3.47	20	58	2900	1.5	2.3	43
50-125A	11	3.05	16	57	2900	1.1	2.3	38
50-160	12.5	3.47	32	52	2900	3	2.3	59
50-160A	11.7	3.25	28	51	2900	2.2	2.3	51
50-160B	10.4	2.89	22	50	2900	1.5	2.3	47
50-200	12.5	3.47	50	46	2900	5.5	2.3	101
50-200A	11.7	3.25	44	45	2900	4	2.3	80
50-200B	10.6	2.94	36	44	2900	3	2.3	68
50-250	12.5	3.47	80	38	2900	11	2.3	160
50-250A	11.6	3.22	70	38	2900	7.5	2.3	115
50-250B	10.8	3.0	60	37	2900	5.5	2.3	114
50-250C	10.0	2.78	52	36	2900	5.5	2.3	108
50-100(I)	25	6.94	12.5	69	2900	1.5	2.5	41
50-100(I)A	22.3	6.19	10	67	2900	1.1	2.5	36
50-125(I)	25	6.94	20	68	2900	3	2.5	56
50-125(I)A	22.3	6.19	16	66	2900	2.2	2.5	48
50-160(I)	25	6.94	32	63	2900	4	2.5	72
50-160(I)A	23.4	6.5	28	62	2900	3	2.5	71
50-160(I)B	21.6	6.0	24	58	2900	2.2	2.5	59
50-200(I)	25	6.94	50	58	2900	7.5	2.5	108
50-200(I)A	23.5	6.53	44	57	2900	5.5	2.5	107
50-200(I)B	21.8	6.06	38	55	2900	4	2.5	100
50-250(I)	25	6.94	80	50	2900	15	2.5	175

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
50-250（IA）	23.4	6.5	70	50	2900	11	2.5	165
50-250（I）B	21.6	6.0	60	49	2900	7.5	2.5	165
50-315（I）	25	6.94	125	40	2900	30	2.5	310
50-315（I）A	23.7	6.58	113	40	2900	22	2.5	245
50-315（I）B	22.5	6.25	101	39	2900	18.5	2.5	215
50-315（I）C	20.6	5.72	85	38	2900	15	2.5	195
65-100	25	6.94	12.5	69	2900	1.5	2.5	46
65-100A	22.3	6.19	10	67	2900	1.1	2.5	41
65-125	25	6.94	20	68	2900	3	2.5	58
65-125A	22.3	6.19	16	66	2900	2.2	2.5	49
65-160	25	6.94	32	63	2900	4	2.5	75
65-160A	23.4	6.5	28	62	2900	3	2.5	75
65-160B	21.6	6.0	24	58	2900	2.2	2.5	63
65-200	25	6.94	50	58	2900	7.5	2.5	107
65-200A	23.5	6.53	44	57	2900	5.5	2.5	107
65-200B	21.8	6.06	38	55	2900	4	2.5	100
65-250	25	6.94	80	50	2900	15	2.5	180
65-250A	23.4	6.5	70	50	2900	11	2.5	170
65-250B	21.6	6.0	60	49	2900	7.5	2.5	170
65-315	25	6.94	125	40	2900	30	2.5	320
65-315A	23.7	6.58	113	40	2900	22	2.5	255
65-315B	22.5	6.25	101	39	2900	18.5	2.5	225
65-315C	20.6	5.72	85	38	2900	15	2.5	205
65-100（I）	50	13.9	12.5	73	2900	3	3.0	63
65-100（I）A	44.7	12.4	10	72	2900	2.2	3.0	53
65-125（I）	50	13.9	20	72.5	2900	5.5	3.0	99
65-125（I）A	45	12.5	16	71	2900	4	3.0	78
65-160（I）	50	13.9	32	71	2900	7.5	3.0	103
65-160（I）A	46.7	13.0	28	70	2900	5.5	3.0	103
65-160（I）B	43.3	12.0	24	69	2900	4	3.0	97
65-200（I）	50	13.9	50	67	2900	15	3.0	176
65-200（I）A	47	13.1	44	66	2900	11	3.0	166
65-200（I）B	43.5	12.1	38	65	2900	7.5	3.0	114
65-250（I）	50	13.9	80	59	2900	22	3.0	235
65-250（I）A	46.7	13.0	70	59	2900	18.5	3.0	205

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
80-250（I）	100	27.8	80	69	2900	37	4.0	330
80-250（I）A	93.5	26.0	70	68	2900	30	4.0	315
80-250（I）B	87	24.2	60	66	2900	22	4.0	315
80-315（I）	100	27.8	125	66	2900	75	4.0	675
80-315（I）A	95	26.4	113	66	2900	55	4.0	535
80-315（I）B	90	25	101	65	2900	45	4.0	420
80-315（I）C	82	22.8	85	63	2900	37	4.0	36
100-100	100	27.8	12.5	76	2900	5.5	4.5	113
100-100A	89	47	10	74	2900	4	4.5	91
100-125	100	27.8	20	76	2900	11	4.5	169
100-125A	89	24.7	16	74	2900	7.5	4.5	118
100-160	100	27.8	32	76	2900	15	4.5	191
100-160A	93.5	26.0	28	74	2900	11	4.5	181
100-160B	86.6	24.1	24	72	2900	7.5	4.5	181
100-200	100	27.8	50	74	2900	22	4.0	245
100-200A	93.5	26.0	44	73	2900	18.5	4.0	215
100-200B	87	24.2	38	71	2900	15	4.0	193
100-250	100	27.8	80	69	2900	37	4.0	345
100-250A	93.5	26.0	70	68	2900	30	4.0	330
100-250B	87	24.2	60	66	2900	22	4.0	330
100-315	100	27.8	125	66	2900	75	4.0	689
100-315A	95	26.4	113	66	2900	55	4.0	549
100-315B	90	25	101	65	2900	45	4.0	439
100-315C	82	22.8	85	63	2900	37	4.0	385
100-100（I）	160	44.4	12.5	73	2900	11	4.5	115
100-125（I）	160	44.4	20	74	2900	15	4.5	168
100-125（I）A	140	39	17	72	2900	11	4.5	168
100-160（I）	160	44.4	32	79	2900	22	5.6	210
100-160（I）A	140	39	28	76	2900	18.5	5.0	210
100-200（I）	160	44.4	50	79	2900	37	5.2	402
100-200（I）A	140	39	45	74	2900	30	4.5	395
100-200（I）B	100	27.8	40	72	2900	22	4.5	360
100-250（I）	160	44. 4	80	77	2900	55	4.8	560
100-250（I）A	140	39	72	72	2900	45	4.5	420
100-250（I）B	100	27.8	65	70	2900	37	4.5	400

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
100-350	100	27.8	153.6	57	2900	90	4.0	950
100-350A	87	24.2	142	75	2900	75	4.0	830
100-350B	82	22.8	135	75	2900	55	4.0	600
125-100	160	44.4	12.5	82	2900	11	4.0	180
125-100A	143	39.7	10	77	2900	7.5	4.0	125
125-125	160	44.4	20	80	2900	15	4.0	220
125-125A	143	39.7	16	77	2900	11	4.0	210
125-160	160	4.4	32	78	2900	22	4.0	265
125-160A	150	41.7	28	76	2900	18.5	4.0	230
125-160B	138	38.3	24	73	2900	15	4.0	215
125-200	160	44.4	50	77	2900	37	5.5	395
125-200A	150	41.7	44	76	2900	30	5.5	380
125-200B	138	38.3	37.5	75	2900	22	5.5	320
125-250	160	44.4	80	75	2900	55	5.5	580
125-250A	150	41.7	70	74	2900	45	5.5	490
125-250B	138	38.3	60	73	2900	37	5.5	430
125-315	160	44.7	125	70	2900	90	5.5	790
125-315A	150	41.7	110	70	2900	75	5.5	710
125-315B	143	39.7	100	69	2900	75	5.5	705
125-315C	134	37.2	88	67	2900	55	5.5	585
150-125	160	44.4	24	76	2900	11	4.0	210
150-125A	150	41.7	16	77	2900	7.5	4.0	130
150-160	160	44.4	32	75	2900	22	4.0	270
150-160A	150	41.7	28	76	2900	18.5	4.0	230
150-160B	140	39	24	73	2900	15	4.0	220
150-200	200	55.6	12.5	78	1450	15	3.0	265
150-200A	176	49.7	10	76	1450	11	3.0	244
150-200B	140	39	38	75	1450	22	4.0	275
150-250	200	55.6	20	79	1450	18.5	3.0	300
150-250A	184.4	51.2	17	78	1450	15	3.0	262
150-250B	167	46.4	14	76	1450	11	3.0	241
150-315	20	55.6	32	78	1450	30	2.5	410
150-315A	187	51.9	28	77	1450	22	3.5	335
150-315B	173	48.1	24	76	1450	18.5	3.5	315
150-350	160	44.4	150	80	2900	110	5.5	970

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
65-250（I）B	43.3	12.0	60	58	2900	15	3.0	180
65-315（I）	50	13.9	125	54	2900	37	3.0	350
65-315（I）A	46.5	12.9	110	54	2900	30	3.0	335
65-315（I）B	44.5	12.4	100	53	2900	30	3.0	335
65-315（I）C	41	11.4	85	51	2900	22	3.0	270
80-100	50	13.9	12.5	73	2900	3	3.0	63
80-100A	44.7	12.5	10	72	2900	2.2	3.0	54
80-125	50	13.9	20	72.5	2900	5.5	3.0	99
80-125A	45	12.5	16	71	2900	4	3.0	79
80-160	50	13.9	32	71	2900	7.5	3.0	105
80-160A	46.7	13.0	28	70	2900	5.5	3.0	105
80-160B	43.3	12.0	24	69	2900	4	3.0	98
80-200	50	13.9	50	67	2900	15	3.0	175
80-200A	47	13.1	44	66	2900	11	3.0	165
80-200B	43.5	12.1	38	65	2900	7.5	3.0	115
80-250	50	13.9	80	59	2900	22	3.0	240
80-250A	46.7	13.0	70	59	2900	18.5	3.0	210
80-250B	43.3	12.0	60	58	2900	15	3.0	185
80-315	50	13.9	125	54	2900	37	3.0	355
80-315A	46.5	12.9	110	54	2900	30	3.0	340
80-315B	44.5	12.4	100	53	2900	30	3.0	340
80-315C	41	11.4	85	51	2900	22	3.0	275
80-350	50	13.9	150	66	2900	55	3.0	570
80-350A	44.5	12.4	142	65	2900	45	3.0	470
80-350B	41	11.4	135	63	2900	37	3.0	440
80-100（I）	100	27.8	12.5	76	2900	5.5	4.5	108
80-100（I）A	89	24.7	10	74	2900	4	4.5	87
80-125（I）	100 100 100	27.8	20	76	11	4.5	163
80-125（I）A	89	24.7	16	74	2900	7.5	4.5	113
80-160（I）	100	27.8	32	76	2900	15	4.5	184
80-160（I）A	93.5	26.0	28	74	2900	11	4.5	174
80-160（I）B	86.6	24.1	24	72	2900	7.5	4.5	174
80-200（I）	100	27.8	50	74	2900	22	4.5	251
80-200（I）A	93.5	26.0	44	73	2900	18.5	4.5	220
80-200（I）B	87	24.2	38	71	2900	15	4.5	198

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
80-250（I）	100	27.8	80	69	2900	37	4.0	330
80-250（I）A	93.5	26.0	70	68	2900	30	4.0	315
80-250（I）B	87	24.2	60	66	2900	22	4.0	315
80-315（I）	100	27.8	125	66	2900	75	4.0	675
80-315（I）A	95	26.4	113	66	2900	55	4.0	535
80-315（I）B	90	25	101	65	2900	45	4.0	420
80-315（I）C	82	22.8	85	63	2900	37	4.0	36
100-100	100	27.8	12.5	76	2900	5.5	4.5	113
100-100A	89	47	10	74	2900	4	4.5	91
100-125	100	27.8	20	76	2900	11	4.5	169
100-125A	89	24.7	16	74	2900	7.5	4.5	118
100-160	100	27.8	32	76	2900	15	4.5	191
100-160A	93.5	26.0	28	74	2900	11	4.5	181
100-160B	86.6	24.1	24	72	2900	7.5	4.5	181
100-200	100	27.8	50	74	2900	22	4.0	245
100-200A	93.5	26.0	44	73	2900	18.5	4.0	215
100-200B	87	24.2	38	71	2900	15	4.0	193
100-250	100	27.8	80	69	2900	37	4.0	345
100-250A	93.5	26.0	70	68	2900	30	4.0	330
100-250B	87	24.2	60	66	2900	22	4.0	330
100-315	100	27.8	125	66	2900	75	4.0	689
100-315A	95	26.4	113	66	2900	55	4.0	549
100-315B	90	25	101	65	2900	45	4.0	439
100-315C	82	22.8	85	63	2900	37	4.0	385
100-100（I）	160	44.4	12.5	73	2900	11	4.5	115
100-125（I）	160	44.4	20	74	2900	15	4.5	168
100-125（I）A	140	39	17	72	2900	11	4.5	168
100-160（I）	160	44.4	32	79	2900	22	5.6	210
100-160（I）A	140	39	28	76	2900	18.5	5.0	210
100-200（I）	160	44.4	50	79	2900	37	5.2	402
100-200（I）A	140	39	45	74	2900	30	4.5	395
100-200（I）B	100	27.8	40	72	2900	22	4.5	360
100-250（I）	160	44. 4	80	77	2900	55	4.8	560
100-250（I）A	140	39	72	72	2900	45	4.5	420
100-250（I）B	100	27.8	65	70	2900	37	4.5	400

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
100-350	100	27.8	153.6	57	2900	90	4.0	950
100-350A	87	24.2	142	75	2900	75	4.0	830
100-350B	82	22.8	135	75	2900	55	4.0	600
125-100	160	44.4	12.5	82	2900	11	4.0	180
125-100A	143	39.7	10	77	2900	7.5	4.0	125
125-125	160	44.4	20	80	2900	15	4.0	220
125-125A	143	39.7	16	77	2900	11	4.0	210
125-160	160	4.4	32	78	2900	22	4.0	265
125-160A	150	41.7	28	76	2900	18.5	4.0	230
125-160B	138	38.3	24	73	2900	15	4.0	215
125-200	160	44.4	50	77	2900	37	5.5	395
125-200A	150	41.7	44	76	2900	30	5.5	380
125-200B	138	38.3	37.5	75	2900	22	5.5	320
125-250	160	44.4	80	75	2900	55	5.5	580
125-250A	150	41.7	70	74	2900	45	5.5	490
125-250B	138	38.3	60	73	2900	37	5.5	430
125-315	160	44.7	125	70	2900	90	5.5	790
125-315A	150	41.7	110	70	2900	75	5.5	710
125-315B	143	39.7	100	69	2900	75	5.5	705
125-315C	134	37.2	88	67	2900	55	5.5	585
150-125	160	44.4	24	76	2900	11	4.0	210
150-125A	150	41.7	16	77	2900	7.5	4.0	130
150-160	160	44.4	32	75	2900	22	4.0	270
150-160A	150	41.7	28	76	2900	18.5	4.0	230
150-160B	140	39	24	73	2900	15	4.0	220
150-200	200	55.6	12.5	78	1450	15	3.0	265
150-200A	176	49.7	10	76	1450	11	3.0	244
150-200B	140	39	38	75	1450	22	4.0	275
150-250	200	55.6	20	79	1450	18.5	3.0	300
150-250A	184.4	51.2	17	78	1450	15	3.0	262
150-250B	167	46.4	14	76	1450	11	3.0	241
150-315	20	55.6	32	78	1450	30	2.5	410
150-315A	187	51.9	28	77	1450	22	3.5	335
150-315B	173	48.1	24	76	1450	18.5	3.5	315
150-350	160	44.4	150	80	2900	110	5.5	970

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
150-350A	150	41.7	142	70	2900	90	5.5	790
150-350B	140	39	135	76	2900	75	5.5	705
150-400	200	55.6	50	75	1450	45	3.5	490
150-400A	187	51.9	44	74	1450	37	3.5	454
150-400B	174	48.3	38	73	1450	30	3.5	435
150-400C	160	44.4	32	71	1450	22	3.5	365
150-250(I)	200	55.6	80	76	2900	75	4.5	702
150-250(I)A	187	51.9	70	75	2900	55	4.5	561
150-250(I)B	173	48.1	60	74	2900	45	4.5	460
150-315(I)	20	55.6	125	73	2900	110	4.5	980
150-315(I)A	187	51.9	110	72	2900	90	4.5	800
150-315(I)B	173	48.1	95	70	2900	75	4.5	724
200-200	200	55.6	12.5	78	1450	15	3.0	265
200-200A	179	49.7	10	76	1450	11	3.0	244
200-250	200	55.6	20	79	1450	18.5	3.0	305
200-250A	184.4	51.2	17	78	1450	15	3.0	267
200-250B	167	46.4	14	76	1450	11	3.0	246
200-315	200	55.6	32	78	1450	30	3.5	417
200-315A	189	51.9	28	77	1450	22	3.5	342
200-315B	173	48.1	24	76	1450	18.5	3.5	322
200-400	200	55.6	50	75	1450	45	3.5	498
200-400A	187	51.9	44	74	1450	37	3.5	462
200-400B	174	48.6	38	73	1450	30	3.5	443
200-400C	160	44.4	32	71	1450	22	3.5	373
200-200(I)	400	111.1	12.5	80	1450	22	4.0	382
200-200(I)A	358	99.4	10	78	1450	18.5	4.0	346
200-250(I)	400	111.4	20	80	1450	30	4.0	475
200-250(I)A	358	99.6	14	78	1450	22	4.0	405
200-250(I)B	322	89.4	13	75	1450	18.5	4.0	387
200-315(I)	400	111.4	32	80	1450	55	4.0	675
200-315(I)A	374	103.9	28	79	1450	45	4.0	560
300-315(I)B	346	96.1	24	78	1450	37	4.0	535
200-400(I)	400	111.4	50	81	1450	75	4.0	830
200-400(I)A	374	103.9	44	80	1450	75	4.0	830
200-400(I)B	346	96.1	38	78	1450	55	5.0	685
200-400(I)C	320	88.9	32	76	1450	45	5.0	580

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m3/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
250-250	550	152.8	20	82	1450	45	5.0	620
250-250A	500	139	17	80	1450	37	5.0	550
250-235	500	139	12.5	78	1480	22	4.5	410
250-300	500	139	20	78	1480	37	4.5	550
250-315	550	152.8	32	80	1450	75	5.5	890
250-315A	500	139	28	78	1450	55	5.5	690
250-315B	450	125	24	74	1450	45	5.5	620
250-400	500	139	50	72	1480	90	4.5	1530
300-235	720	200	18	81	1450	55	5.0	1075
300-235A	600	166	15	79	1450	45	5.0	970
300-235B	540	150	12.8	78	1450	37	5.0	925
300-250	720	200	20	83	1450	55	6.0	1085
300-250A	600	166	17	81	1450	45	6.0	980
300-300	720	200	28	82	1480	75	5.0	1230
300-300A	600	166	24	80	1480	75	5.0	1095
300-300B	540	150	21	78	1480	55	5.0	980
300-315	720	200	32	84	1480	90	4.5	1350
300-315A	650	180	28	80	1480	75	4.5	1240
300-315B	580	151	24	78	1480	55	4.5	1100
300-380	720	200	44	84	970	132.0	5.0	1900
300-380A	666	185	38	80	970	110.0	5.0	1700
300-380B	614	170.6	32	78	970	90.0	5.0	1530
300-390	720	200	18	81	980	55	5.0	1300
300-390A	600	167	15	79	980	45	5.0	1220
300-390B	540	150	12.5	77	980	37	5.0	1100
300-400	600	166	50	78	1480	110	5.0	1500
300-480	720	200	28	81	980	75	5.0	1500
300-480A	600	166	24	80	980	75	5.0	1280
300-480B	540	150	21	79	980	55	5.0	1180
350-235	800	222	12.5	83	1480	37	4.5	1050
350-300	800	222	20	82	1480	55	4.5	1230
350-315	800	222	32	84	1480	90	4.5	1650
350-400	800	222	50	83	1480	160	4.5	1950
400-300	1080	300	20	78	1480	90	6.0	1570
400-315	1080	300	32	76	1480	132	6.0	1880
500-300	1200	333	20	80	1480	110	6.0	1800
500-315	1200	333	32	78	1480	160	6.0	2070

相關文章

相關產品
